O-ring là chi tiết làm kín nhỏ nhưng ảnh hưởng trực tiếp đến khả năng vận hành ổn định của toàn bộ hệ thống. Trong số các hệ tiêu chuẩn hiện nay, O-ring tiêu chuẩn BS1806 được sử dụng khá phổ biến, đặc biệt với các thiết bị có nguồn gốc châu Âu hoặc thiết kế theo tiêu chuẩn Anh. Việc hiểu đúng tiêu chuẩn BS1806 giúp quá trình lựa chọn, thay thế và bảo trì O-ring trở nên chính xác và thuận tiện hơn.

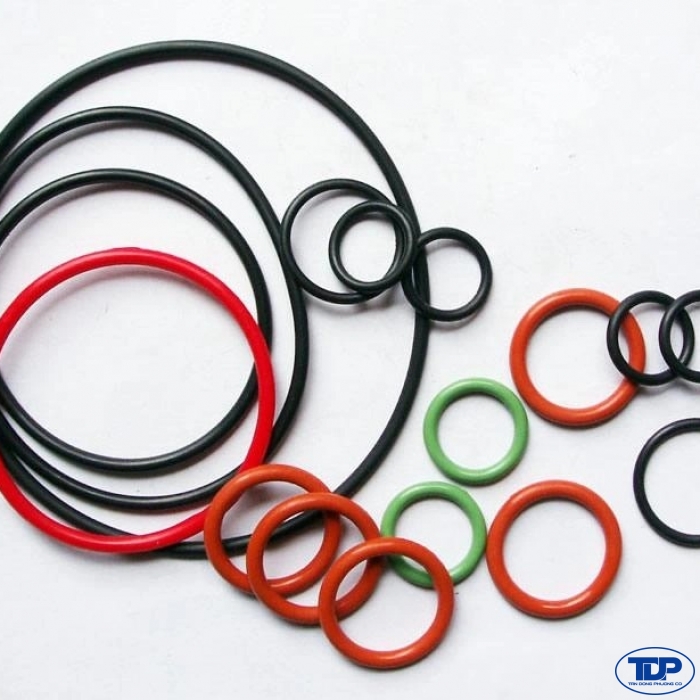

O-ring tiêu chuẩn BS1806
O-ring Tiêu Chuẩn BS1806 Là Gì?
BS1806 là tiêu chuẩn của Anh Quốc quy định kích thước danh nghĩa của O-ring, bao gồm đường kính trong và tiết diện vòng chữ O. Tiêu chuẩn này được xây dựng nhằm thống nhất kích thước, giúp O-ring có thể thay thế lẫn nhau giữa các nhà sản xuất khác nhau mà không cần thay đổi thiết kế rãnh lắp.
Một điểm đặc trưng của BS1806 là sử dụng hệ đơn vị mét (mm), phù hợp với phần lớn thiết bị cơ khí, máy bơm và hệ thống công nghiệp đang sử dụng hiện nay. Trong thực tế, O-ring tiêu chuẩn BS1806 thường xuất hiện trong:
- Máy bơm công nghiệp, bơm nước, bơm hóa chất
- Van công nghiệp, mặt bích, nắp thiết bị
- Hệ thống thủy lực và khí nén
- Thiết bị trao đổi nhiệt, đường ống công nghệ
Thông Số Kỹ Thuật Chi Tiết Của O-ring Tiêu Chuẩn BS1806
O-ring tiêu chuẩn BS1806 được thiết kế và sản xuất dựa trên hệ thống kích thước thống nhất, giúp đảm bảo khả năng lắp lẫn và hiệu quả làm kín ổn định trong nhiều loại thiết bị công nghiệp. Khi lựa chọn O-ring theo tiêu chuẩn này, người sử dụng cần hiểu rõ các thông số kỹ thuật cốt lõi để tránh lắp sai kích thước hoặc làm việc ngoài giới hạn cho phép.
Kích thước BS1806
- Đường kính trong (ID – Inside Diameter): Là đường kính vòng trong của O-ring ở trạng thái tự do. Thông số này quyết định O-ring sẽ ôm trục hay nằm trong rãnh tĩnh. ID phải phù hợp để tránh kéo giãn quá mức hoặc lỏng rãnh khi lắp đặt.
- Tiết diện O-ring (CS – Cross Section): Là đường kính mặt cắt tròn của gioăng. Tiết diện ảnh hưởng trực tiếp đến khả năng nén đàn hồi và độ kín khi O-ring làm việc trong rãnh.
- Hệ kích thước: BS1806 sử dụng hoàn toàn hệ mét (mm), phù hợp với phần lớn thiết bị cơ khí, máy bơm và hệ thống công nghiệp tại châu Âu và châu Á.
Dung sai kích thước theo tiêu chuẩn BS1806
- Dung sai ID và CS: Tiêu chuẩn BS1806 quy định dung sai cụ thể cho từng dải kích thước đường kính trong và tiết diện, nhằm đảm bảo độ chính xác khi lắp vào rãnh tiêu chuẩn.
- Lưu ý khi đo kích thước: Không nên đo O-ring đã qua sử dụng để xác định kích thước BS1806, vì gioăng có thể đã bị giãn hoặc biến dạng. Cách chính xác là đo rãnh lắp và đối chiếu với bảng kích thước tiêu chuẩn.
Nguyên lý làm kín và tỷ lệ nén tiêu chuẩn
- Nguyên lý làm kín: O-ring BS1806 làm kín dựa trên cơ chế nén đàn hồi trong rãnh lắp. Khi lắp đặt, O-ring bị ép giữa hai bề mặt kim loại, tạo ra lực tiếp xúc đều quanh chu vi để ngăn chất lỏng hoặc khí rò rỉ.
- Tỷ lệ nén cho làm kín tĩnh: Thông thường từ 15% đến 25% so với tiết diện ban đầu. Mức nén này đủ để tạo độ kín ổn định mà không gây biến dạng quá mức cho O-ring.
- Tỷ lệ nén cho làm kín động: Thường trong khoảng 8% đến 16%, nhằm giảm ma sát, hạn chế mài mòn và sinh nhiệt khi có chuyển động tương đối giữa các bề mặt.
Thông Số Kỹ Thuật Chi Tiết Của O-ring Tiêu Chuẩn BS1806
Vật Liệu Chế Tạo O-ring Tiêu Chuẩn BS1806
O-ring tiêu chuẩn BS1806 chỉ quy định kích thước và dung sai hình học, trong khi vật liệu chế tạo được lựa chọn linh hoạt theo điều kiện vận hành thực tế. Một số vật liệu phổ biến bao gồm:
O-ring tiêu chuẩn BS1806 chất liệu NBR (Nitrile Rubber)
O-ring tiêu chuẩn BS1806 bằng NBR là lựa chọn phổ biến nhất trong các hệ thống máy bơm và thiết bị cơ khí thông dụng. Nhờ chi phí hợp lý và hiệu quả ổn định, O-ring tiêu chuẩn BS1806 chất liệu NBR thường được ưu tiên cho các ứng dụng tiêu chuẩn.
●Chịu tốt dầu khoáng, dầu thủy lực, dầu bôi trơn và nhiên liệu
●Dải nhiệt độ làm việc điển hình từ −40°C đến +120°C
●Độ bền cơ học cao, chịu nén tốt, phù hợp với áp suất trung bình
●Được ứng dụng rộng rãi cho bơm dầu, hệ thống thủy lực, khí nén và máy móc công nghiệp
O-ring tiêu chuẩn BS1806 chất liệu VITON (FKM)
Trong các điều kiện làm việc khắc nghiệt hơn, O-ring tiêu chuẩn BS1806 bằng VITON được xem là giải pháp làm kín cao cấp. O-ring tiêu chuẩn BS1806 vật liệu VITON thường được sử dụng trong bơm dầu nóng, bơm hóa chất, hệ thống nhiên liệu và các ứng dụng yêu cầu độ bền cao.
●Chịu nhiệt cao, làm việc ổn định đến khoảng +200°C
●Khả năng kháng hóa chất, dung môi và dầu nóng vượt trội
●Duy trì độ đàn hồi và độ kín trong thời gian dài
O-ring tiêu chuẩn BS1806 chất liệu EPDM
Với các hệ thống làm việc trong môi trường nước hoặc ngoài trời, O-ring tiêu chuẩn BS1806 bằng EPDM là lựa chọn phù hợp. Tuy nhiên, O-ring tiêu chuẩn BS1806 chất liệu EPDM không phù hợp với dầu khoáng và nhiên liệu, do đó không nên dùng cho bơm dầu hoặc hệ thống thủy lực.
●Chịu nước, hơi nước, ozone, tia UV và thời tiết
●Dải nhiệt độ làm việc từ –50°C đến +150°C
●Khả năng chống lão hóa tốt trong môi trường ẩm
O-ring tiêu chuẩn BS1806 chất liệu Silicone (VMQ)
O-ring tiêu chuẩn BS1806 bằng Silicone được lựa chọn cho các ứng dụng đặc thù. Silicone thường được sử dụng cho làm kín tĩnh, nơi yêu cầu độ sạch và dải nhiệt rộng hơn là tải cơ học cao.
●Chịu nhiệt và chịu lạnh rất tốt
●Phù hợp cho môi trường sạch, thực phẩm, y tế
●Độ bền mài mòn và khả năng chịu dầu thấp hơn NBR và VITON
Hướng Dẫn Lựa Chọn O-ring Tiêu Chuẩn BS1806 Theo Điều Kiện Vận Hành
Để O-ring BS1806 phát huy tối đa hiệu quả, cần lựa chọn dựa trên các yếu tố thực tế của hệ thống:
Theo môi chất làm việc
- Dầu khoáng, dầu thủy lực: ưu tiên NBR hoặc VITON
- Nước, hơi nước: ưu tiên EPDM
- Hóa chất, dung môi: ưu tiên VITON
Theo nhiệt độ và áp suất
- Nhiệt độ trung bình, áp suất tiêu chuẩn: NBR là lựa chọn kinh tế
- Nhiệt độ cao hoặc vận hành liên tục: VITON cho độ ổn định tốt hơn
Theo thiết kế rãnh
- Đo trực tiếp rãnh lắp để xác định ID và tiết diện phù hợp
- Ưu tiên kích thước tiêu chuẩn BS1806 để dễ thay thế và có sẵn hàng
Việc lựa chọn đúng O-ring ngay từ đầu giúp hạn chế rò rỉ, giảm chi phí bảo trì và tăng tuổi thọ cho thiết bị.
Hướng Dẫn Lựa Chọn O-ring Tiêu Chuẩn BS1806 Theo Điều Kiện Vận Hành
O-ring tiêu chuẩn BS1806 là giải pháp làm kín đáng tin cậy cho nhiều hệ thống máy bơm và thiết bị công nghiệp. Khi được lựa chọn đúng kích thước, vật liệu và điều kiện vận hành, O-ring BS1806 không chỉ đảm bảo hiệu quả làm kín mà còn góp phần giúp hệ thống vận hành ổn định, an toàn và bền bỉ theo thời gian.
