Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 là dòng phớt cơ khí chuyên dụng, được thiết kế đáp ứng các tiêu chuẩn khắt khe về độ bền và khả năng chống rò rỉ trong môi trường khắc nghiệt. Bài viết dưới đây cung cấp các phân tích kỹ thuật chuyên sâu về mã phớt này, hỗ trợ quý đơn vị trong việc lựa chọn và thay thế phụ tùng tối ưu.
Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Tổng quan về Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 thuộc dòng phớt cao su, thường được biết đến với mã hiệu eMG1 từ thương hiệu EagleBurgmann. Đây là dòng phớt đơn, không phụ thuộc vào chiều quay của trục, được KSB chỉ định sử dụng cho series máy bơm chìm nước thải Amarex KRT nhằm đảm bảo sự cách ly hoàn hảo giữa buồng dầu và môi chất bơm. Mã phớt này thiết kế tối giản nhưng hiệu quả, giúp giảm thiểu rủi ro hỏng hóc do cặn bẩn bám dính trong quá trình vận hành lâu dài.
Bơm KSB Amatex KTR

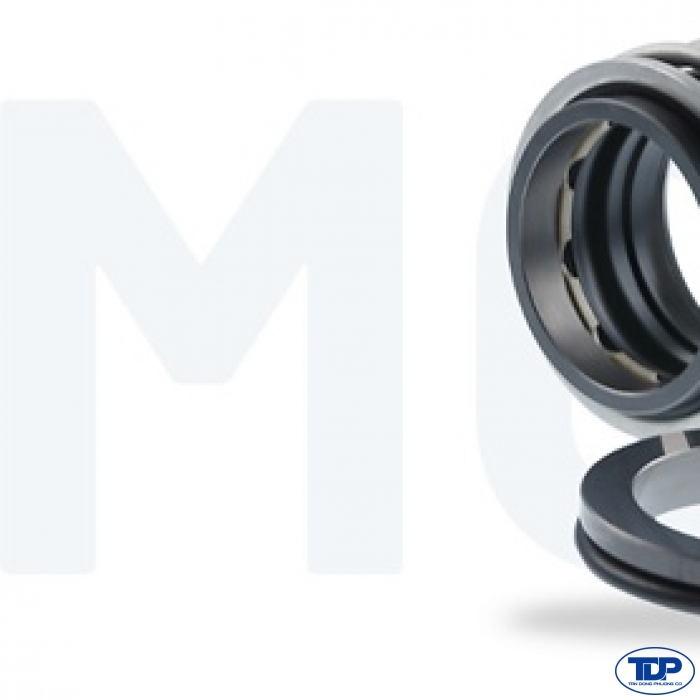

Phớt bơm chìm EMG1/22-G36
Thông số kỹ thuật chi tiết của Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Để đảm bảo tính tương thích và hiệu quả vận hành tối đa, quý khách hàng cần lưu ý các thông số kỹ thuật của Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 như sau:
- Mã hiệu sản phẩm: eMG1/22-G36 (Phiên bản cải tiến từ dòng MG1 truyền thống).
- Đường kính trục (d1): 22 mm.
- Kiểu phần tĩnh (Stationary Seat): G36 (Thiết kế hốc phớt đặc thù cho dòng KSB Amarex KRT).
- Đường kính ngoài phần quay (d3): 36 mm.
- Vật liệu mặt chà (Seal faces): Silicon Carbide (eSiC-Q7) hoặc Tungsten Carbide (U3).
- Vật liệu cao su (Elastomers): NBR (P), EPDM (E), hoặc FKM/Viton (V).
- Vật liệu lò xo & vỏ: Thép không gỉ AISI 316 (G) hoặc AISI 304 (F).
- Áp suất vận hành tối đa (p1): 18 bar (1.8 MPa / 261 PSI).
- Nhiệt độ môi chất (t): -20 °C đến +140 °C (Tùy thuộc vào loại vật liệu cao su lựa chọn).
- Vận tốc trượt (vg): 10 m/s (33 ft/s).
Đặc điểm cấu tạo và ưu điểm vượt trội Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Dòng phớt eMG1/22-G36 có công nghệ vật liệu hiện đại, mang lại giải pháp làm kín ưu việt cho các hệ thống bơm nước thải.
- Đặc điểm cấu tạo
Cấu trúc của phớt eMG1 được tối ưu hóa để loại bỏ các điểm yếu thường gặp ở các dòng phớt lò xo hở thông thường, cụ thể:
Cấu trúc Elastomer Bellows (Cao su co giãn): Phớt được thiết kế dạng bao bọc toàn bộ bề mặt trục. Điểm đặc biệt là lò xo không tiếp xúc trực tiếp với môi chất bơm, giúp loại bỏ tình trạng kẹt lò xo do cặn bẩn hoặc ăn mòn hóa học.
Thiết kế đĩa PEEK-PTFE tích hợp: Bên trong phớt trang bị đĩa đệm chịu lực, giúp duy trì sự ổn định của mặt chà ngay cả khi áp suất thay đổi đột ngột.
Hệ thống phần tĩnh G36: Được chế tạo với độ chính xác cao, phần tĩnh G36 đảm bảo sự khít sát tuyệt đối với hốc phớt của bơm KSB, ngăn chặn rò rỉ tại vị trí nắp chặn.
Vật liệu bề mặt eSiC-Q7: Đây là công nghệ vật liệu độc quyền của EagleBurgmann, có cấu trúc bề mặt tối ưu giúp giữ màng chất lỏng bôi trơn tốt hơn giữa hai mặt chà.
- Ưu điểm vượt trội
Sử dụng phớt EagleBurgmann eMG1/22-G36 mang lại giá trị kinh tế và kỹ thuật lâu dài cho hệ thống bơm chìm KSB Amarex KRT thông qua các ưu điểm:
Bảo vệ trục bơm toàn diện: Do phần cao su co giãn bám chặt vào trục và quay cùng trục, hoàn toàn không có sự ma sát động lên bề mặt trục. Điều này giúp loại bỏ hiện tượng mài mòn trục, giảm chi phí thay thế bạc lót trục.
Khả năng tự căn tâm (Self-centering): Thiết kế bellows cho phép phớt tự điều chỉnh độ lệch trục (axial movement) lên đến ±2.0 mm, giúp phớt vận hành ổn định trong điều kiện máy bơm bị rung động mạnh.
Hiệu suất ma sát thấp: Nhờ vật liệu eSiC-Q7, lực ma sát được giảm thiểu đáng kể so với các loại phớt thông thường, giúp máy bơm tiết kiệm năng lượng và giảm sinh nhiệt tại buồng phớt.
Độ tin cậy trong môi trường tạp chất: Khả năng tự làm sạch của bề mặt cao su giúp phớt không bị tắc nghẽn khi bơm các môi chất có hàm lượng chất rắn lơ lửng cao, đặc biệt phù hợp với dòng máy bơm chìm nước thải KSB Amarex KRT.
Ứng dụng phổ biến của Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 là linh kiện làm kín tiêu chuẩn, chuyên dụng cho các môi trường có độ mài mòn cao và tính chất môi chất phức tạp:
Xử lý nước thải: Sử dụng chủ đạo trong các trạm bơm nâng nước thải thô, bơm bùn hoạt tính và hệ thống thoát nước mưa chống ngập đô thị.
Công nghiệp sản xuất: Ứng dụng tại các nhà máy giấy, dệt nhuộm và chế biến thực phẩm, đây là những môi trường nước thải chứa nhiều xơ sợi, hóa chất tẩy rửa hoặc dầu mỡ.
Khai thác và Xây dựng: Làm kín cho máy bơm thoát nước hầm lò, hố móng công trình có lẫn cát sỏi và tạp chất mài mòn.
Hướng dẫn lắp đặt Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Quy trình lắp đặt Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 cần tuân thủ các bước kỹ thuật để đảm bảo độ bền:
- Công tác chuẩn bị và kiểm tra bề mặt
Trước khi tiến hành lắp đặt, kỹ thuật viên cần thực hiện các bước kiểm soát chất lượng bề mặt tiếp xúc:
Kiểm tra trục và bạc lót: Bề mặt trục tại vị trí lắp phớt phải đạt độ bóng cao (Ra ≤ 0.8 µm). Đảm bảo trục không bị cong vênh, gờ sắc nhọn hoặc có vết rỗ cơ học.
Vệ sinh khoang phớt: Làm sạch hoàn toàn các cặn bẩn, rỉ sét trong buồng dầu và hốc lắp phần tĩnh (seat pocket) bằng dung dịch tẩy rửa không ăn mòn.
Kiểm tra linh kiện: Đảm bảo bề mặt hai mặt chà (SiC/SiC) hoàn toàn phẳng mịn, không có vết nứt hoặc trầy xước dù là nhỏ nhất.
- Quy trình lắp đặt cơ khí chi tiết
Để bộ phớt đạt độ kín khít lý tưởng, các bước lắp đặt cần tuân thủ trình tự sau:
Bôi trơn hỗ trợ: Sử dụng nước xà phòng hoặc mỡ Silicon chuyên dụng để bôi trơn phần cao su Bellows và O-ring của phần tĩnh.
Lưu ý đặc biệt: Tuyệt đối không sử dụng dầu khoáng nếu vật liệu cao su là EPDM vì sẽ gây trương nở và hỏng phớt.
Lắp đặt phần tĩnh (Seat G36): Ép phần tĩnh vào nắp chặn phớt một cách cân bằng bằng dụng cụ chuyên dụng có đệm lót mềm. Đảm bảo phần tĩnh nằm vuông góc hoàn toàn với trục bơm.
Lắp đặt phần quay (Rotating Head): Trượt nhẹ nhàng bộ phận quay lên trục theo chiều kim đồng hồ cho đến khi tiếp xúc với mặt chà của phần tĩnh. Tránh dùng lực cưỡng bức gây biến dạng lò xo hoặc rách cao su.
Kiểm tra vận hành thủ công: Sau khi hoàn tất, hãy quay trục bơm bằng tay nhiều vòng. Nếu trục quay êm, không có tiếng kêu lạ hoặc cảm giác bó cứng, phớt đã được lắp đặt đúng kỹ thuật.
Hướng dẫn lắp đặt Phớt bơm chìm KSB Amatex KTR EMG1/22-G36
Cần tuân thủ chính xác các thông số kỹ thuật của Phớt bơm chìm KSB Amarex KRT EMG1/22-G36 từ nhà sản xuất để duy trì sự ổn định cho toàn bộ hệ thống xử lý nước thải. Việc đầu tư vào linh kiện chính hãng với vật liệu eSiC-Q7 cao cấp không chỉ giúp kéo dài thời gian giữa hai kỳ bảo dưỡng mà còn giảm thiểu rủi ro hỏng hóc nghiêm trọng cho động cơ máy bơm. Hy vọng những phân tích kỹ thuật chi tiết trên sẽ giúp quý đơn vị có cái nhìn sâu sắc hơn về thông tin kỹ thuật của linh kiện này.
