Phớt bơm trục ngang Wilo EMG12-G6

Phớt bơm Wilo trục ngang EMG12-G6 là bộ phận quan trọng trong hệ thống bơm công nghiệp, giúp đảm bảo độ kín tại vị trí trục quay và hạn chế tối đa tình trạng rò rỉ môi chất. Sản phẩm được thiết kế đáp ứng tốt các điều kiện làm việc phổ biến, có khả năng chịu nhiệt, chịu áp và độ bền cơ học đáng tin cậy. Bên cạnh các dòng phớt dành cho bơm Wilo, Tân Đông Phương còn cung cấp đa dạng giải pháp làm kín cho các hệ thống bơm châu Âu như phớt máy bơm công nghiệp chính hãng KSB, đáp ứng đầy đủ yêu cầu vận hành trong các nhà máy sản xuất, hệ HVAC và trạm xử lý nước hiện đại.

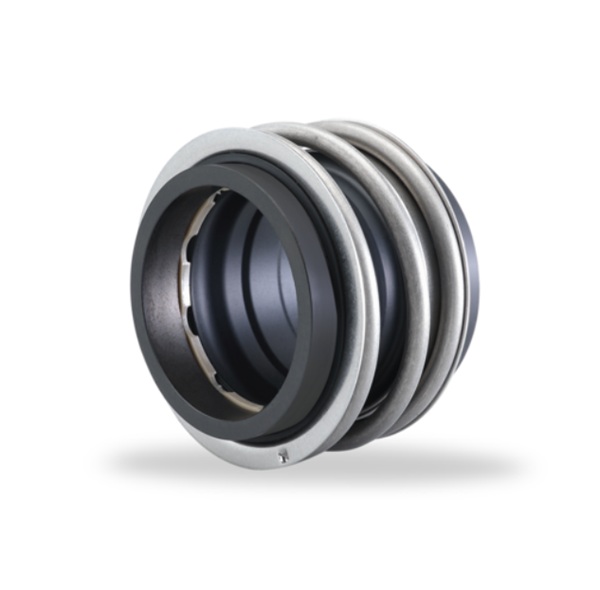

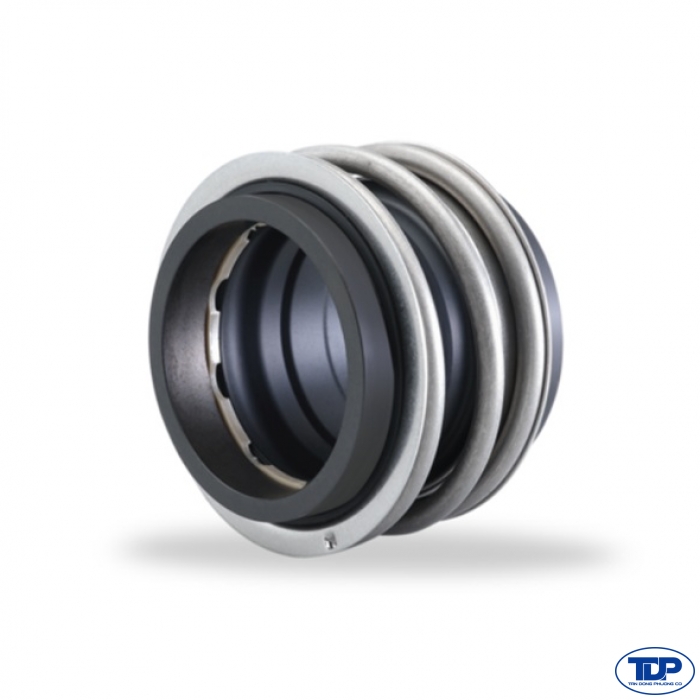

Phớt bơm trục ngang Wilo EMG12-G6

Giới thiệu tổng quan về phớt bơm Wilo trục ngang EMG12-G6

Phớt bơm Wilo trục ngang EMG12-G6 (tương đương MG12-35/G6) là dạng phớt cơ khí lò xo đơn, thiết kế unbalanced, chuyên dùng cho các dòng bơm trục ngang có trục trơn. Kết cấu của phớt không phụ thuộc vào chiều quay nên thuận tiện khi lắp đặt và thay thế.

Về bản chất, đây là một mechanical seal tiêu chuẩn gồm mặt quay, mặt tĩnh, gioăng đàn hồi và hệ lò xo tạo lực ép. Cụm phớt được lắp giữa trục và buồng seal nhằm tạo bề mặt ma sát kín, ngăn chặn môi chất rò rỉ ra ngoài trong quá trình bơm hoạt động.

Đối với các dòng bơm Wilo trục ngang sử dụng trong hệ HVAC, cấp nước, tuần hoàn hoặc xử lý nước thải, EMG12-G6 được đánh giá là giải pháp làm kín ổn định nhờ khả năng thích nghi với nhiều loại môi chất và điều kiện vận hành trung bình.

Dòng bơm Wilo trục ngang sử dụng trong hệ HVAC

Thông số kỹ thuật chi tiết của phớt bơm Wilo trục ngang EMG12-G6

Để đảm bảo lựa chọn đúng loại phớt cho hệ thống, việc nắm rõ các giới hạn kỹ thuật là yếu tố bắt buộc. Phớt bơm Wilo trục ngang EMG12-G6 có các thông số vận hành đặc trưng như sau:

Giới hạn áp suất và nhiệt độ làm việc

• Áp suất vận hành tối đa: ≤ 1.0 MPa
• Nhiệt độ làm việc: từ -20°C đến 120°C (phụ thuộc vật liệu gioăng đàn hồi)

Giới hạn này cho thấy EMG12-G6 thuộc nhóm phớt cơ khí dùng cho hệ thống áp suất trung bình, phù hợp với bơm tuần hoàn nước, HVAC, cấp nước và hóa chất nhẹ. Khi nhiệt độ vượt ngưỡng tiêu chuẩn của NBR, cần lựa chọn EPDM hoặc FKM để đảm bảo độ bền gioăng.

Tốc độ và kích thước trục lắp đặt

• Tốc độ tuyến tính tối đa: ≤ 10 m/s
• Dải đường kính trục: từ 10 mm đến 100 mm

Cấu hình vật liệu tiêu chuẩn

• Mặt quay: Carbon / Silicon Carbide (SiC) / Tungsten Carbide (TC)
• Mặt tĩnh: Al₂O₃ / SiC / TC
• Gioăng đàn hồi: NBR / EPDM / FKM (Viton)
• Chi tiết kim loại: SS304 hoặc SS316

Tổ hợp vật liệu có thể thay đổi tùy môi chất. Đối với nước sạch và môi trường thông thường, cấu hình Carbon – Ceramic – NBR là phổ biến. Trong môi trường có tính ăn mòn hoặc nhiệt độ cao hơn, nên sử dụng SiC/SiC kết hợp FKM hoặc EPDM để tăng độ ổn định. Đặc biệt, đối với các ứng dụng công nghiệp nặng yêu cầu kết cấu lò xo côn đơn chịu tải tốt hơn cho hệ thống bơm KSB, bạn có thể tham khảo dòng vành chèn cơ khí bơm KSB M32N69-EagleBurgmann hiện đang sẵn hàng tại kho của chúng tôi.

Bản vẽ kỹ thuật của Phớt bơm trục ngang Wilo EMG12-G6

Tại sao nên chọn phớt cơ khí chất lượng cho máy bơm Wilo?

Trong hệ thống bơm trục ngang, phớt cơ khí không chỉ là chi tiết làm kín đơn thuần mà còn ảnh hưởng trực tiếp đến độ tin cậy của toàn bộ cụm bơm. Một phớt đạt chuẩn kỹ thuật sẽ mang lại những giá trị sau:

• Đảm bảo độ kín ổn định và hạn chế rò rỉ môi chất: Phớt cơ khí chất lượng cao được gia công chính xác ở bề mặt ma sát, giúp hai mặt làm kín tiếp xúc đồng đều và duy trì màng chất lỏng mỏng ổn định.
• Giảm mài mòn trục và tăng tuổi thọ thiết bị: Khi mặt phớt và gioăng đàn hồi đạt tiêu chuẩn vật liệu, lực ép được phân bổ đồng đều, hạn chế rung động và ma sát bất thường. Nhờ đó, trục bơm không bị mài rãnh tại vị trí lắp seal, đồng thời vòng bi và các chi tiết liên quan cũng được bảo vệ tốt hơn.
• Ổn định khi vận hành ở điều kiện trung bình – liên tục: Phớt bơm Wilo trục ngang EMG12-G6 làm việc trong giới hạn áp suất ≤ 1.0 MPa và nhiệt độ đến 120°C. Khi sử dụng phớt đúng tiêu chuẩn vật liệu (Carbon/SiC, SS316, FKM…), cụm làm kín sẽ duy trì được trạng thái cân bằng nhiệt – cơ học.
• Tối ưu chi phí bảo trì dài hạn: Phớt kém chất lượng có thể rò rỉ chỉ sau vài tháng vận hành, dẫn đến phải tháo bơm, thay seal và ngừng hệ thống. Với phớt đạt chuẩn kỹ thuật giúp kéo dài chu kỳ bảo dưỡng, giảm thời gian downtime và tối ưu chi phí vận hành tổng thể.

Ứng dụng của phớt bơm Wilo trục ngang EMG12-G6 trong công nghiệp

Với cấu hình lò xo đơn, thiết kế không phụ thuộc chiều quay và dải kích thước trục rộng, phớt EMG12-G6 được sử dụng linh hoạt trong nhiều hệ thống công nghiệp có điều kiện làm việc trung bình.

Hệ thống HVAC và tuần hoàn nước

Trong các hệ thống điều hòa trung tâm, chiller hoặc tuần hoàn nước nóng – lạnh, bơm Wilo trục ngang hoạt động liên tục với áp suất vừa phải. Phớt EMG12-G6 đảm bảo độ kín ổn định, ngăn ngừa rò rỉ tại buồng seal và duy trì hiệu suất trao đổi nhiệt của hệ thống. Bên cạnh đó, đối với các dòng bơm ly tâm liền trục phục vụ cho hệ thống điều hòa trung tâm của hãng KSB, phớt bơm KSB Etabloc- MG1S6/28-G61 cũng là một giải pháp thay thế hoàn hảo được nhiều kỹ sư tin dùng.

Hệ thống cấp nước và xử lý nước thải

Ở môi trường nước sạch hoặc nước thải có tạp chất nhẹ, phớt sử dụng tổ hợp SiC/SiC hoặc Carbon/SiC kết hợp EPDM giúp tăng khả năng chống mài mòn và ăn mòn.

Ngành hóa chất nhẹ và dung dịch công nghiệp

Đối với các dung dịch có tính ăn mòn nhẹ hoặc nhiệt độ trung bình, việc lựa chọn vật liệu FKM (Viton) cùng mặt ma sát Silicon Carbide sẽ giúp phớt duy trì độ bền hóa học tốt hơn. EMG12-G6 phù hợp cho các hệ bơm hóa chất nhẹ, dung dịch tẩy rửa hoặc dung môi nồng độ thấp.

Ngành thực phẩm và đồ uống

Trong môi trường yêu cầu vệ sinh cao, phớt cơ khí giúp ngăn chặn rò rỉ và tránh nhiễm chéo môi chất ra bên ngoài. Khi được cấu hình đúng vật liệu, phớt đảm bảo tính ổn định và an toàn cho hệ thống bơm phục vụ sản xuất.

Hướng dẫn lắp đặt Phớt bơm Wilo trục ngang EMG12-G6 đúng tiêu chuẩn kỹ thuật

Để đảm bảo phớt hoạt động ổn định và đạt tuổi thọ tối đa, việc lắp đặt cần tuân thủ đúng quy trình cơ khí.

• Kiểm tra trước khi lắp đặt: Trước tiên, cần kiểm tra tình trạng trục bơm, đảm bảo không có rãnh mòn tại vị trí lắp gioăng và độ đảo trục nằm trong giới hạn cho phép. Buồng seal phải được vệ sinh sạch, không còn cặn bẩn hoặc ba via kim loại.
• Lắp đặt mặt tĩnh và cụm quay: Mặt tĩnh phải được ép đều vào khoang chứa mà không gây xước bề mặt ma sát. Sau đó, cụm quay được đưa vào trục đúng chiều thiết kế, đảm bảo gioăng không bị xoắn và chiều dài làm việc được thiết lập chính xác.
• Căn chỉnh và chạy thử: Sau khi hoàn tất lắp đặt, cần kiểm tra độ đồng tâm giữa trục bơm và động cơ. Trước khi vận hành chính thức, hệ thống phải được mồi đầy môi chất. Trong giai đoạn đầu, nên theo dõi nhiệt độ và tình trạng rò rỉ để đánh giá độ ổn định của cụm làm kín.

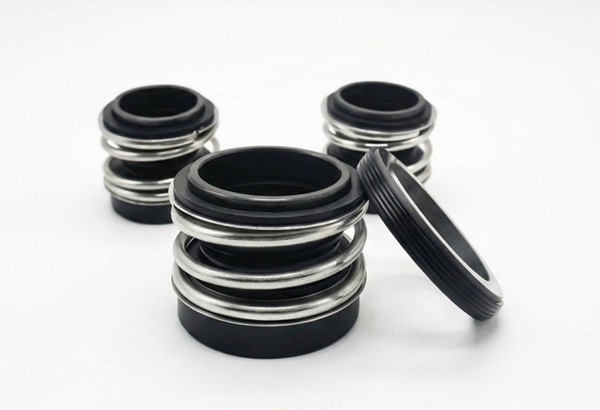

Hướng dẫn lắp đặt Phớt bơm Wilo trục ngang EMG12-G6 đúng tiêu chuẩn kỹ thuật

Trong hệ thống bơm công nghiệp, độ kín của cụm làm kín quyết định trực tiếp đến hiệu suất và độ an toàn vận hành. Lựa chọn đúng cấu hình vật liệu, đúng thông số áp suất – nhiệt độ và lắp đặt chuẩn kỹ thuật sẽ giúp hạn chế rò rỉ, giảm mài mòn trục và tối ưu chi phí bảo trì dài hạn. Với thiết kế phù hợp cho các dòng bơm trục ngang vận hành liên tục, phớt bơm Wilo trục ngang EMG12-G6 là giải pháp làm kín ổn định, đáp ứng tốt yêu cầu kỹ thuật trong nhiều hệ thống công nghiệp hiện nay. Ngoài thương hiệu Wilo, Tân Đông Phương còn tự hào là đơn vị phân phối dòng phớt máy bơm công nghiệp chính hãng KSB với đầy đủ giấy tờ CO-CQ, cam kết mang lại hiệu suất vận hành bền bỉ nhất cho nhà máy của bạn.
