Phớt máy bơm công nghiệp chính hãng KSB là bộ phận làm kín trục được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như EN 12756 và API 682. Sử dụng phớt chính hãng đảm bảo sự tương thích hoàn toàn về kích thước hình học và khả năng chịu tải cơ lý, giúp tối ưu hóa hiệu suất thủy lực và ngăn ngừa rò rỉ môi chất trong các điều kiện vận hành khắc nghiệt. Bài viết dưới đây phân tích các dữ liệu kỹ thuật, giúp người sử dụng lựa chọn đúng giải pháp làm kín cho từng dòng bơm cụ thể.

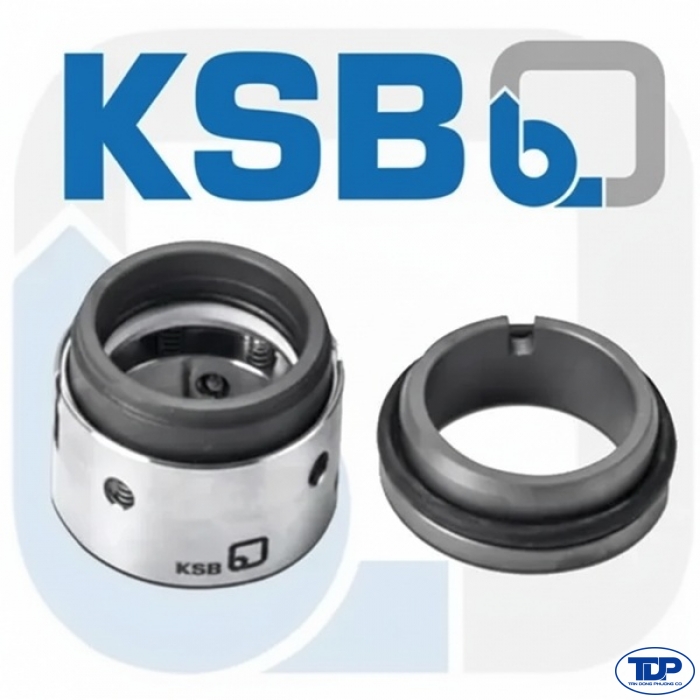

Phớt máy bơm công nghiệp chính hãng KSB
Phớt máy bơm công nghiệp chính hãng KSB là gì?
Phớt máy bơm công nghiệp chính hãng KSB là cụm chi tiết làm kín trục dạng mặt chà, được thiết kế để ngăn chặn sự rò rỉ môi chất dọc theo trục bơm. Khác với các dòng phớt thay thế thông thường, phớt KSB được tính toán chính xác về lực ép lò xo và độ phẳng bề mặt để chịu được các biến động áp suất khắc nghiệt.
Cấu tạo và nguyên lý làm kín
Phớt cơ khí KSB vận hành dựa trên sự tiếp xúc của hai mặt phẳng siêu mịn. Cấu tạo tiêu chuẩn bao gồm:
- Phần tĩnh (Seat): Cố định vào nắp phớt.
- Phần động (Seal Face): Quay cùng trục máy bơm.
- Bộ phận đàn hồi: Lò xo (Spring) hoặc ống thổi (Bellows) tạo lực ép tiếp xúc.
- Gioăng phụ (O-ring): Làm bằng EPDM, FKM hoặc FFKM để chặn dòng chảy dọc trục.
Tiêu chuẩn sản xuất quốc tế
Các dòng phớt này tuân thủ nghiêm ngặt các hệ quy chiếu kỹ thuật:
- DIN EN 12756: Tiêu chuẩn kích thước lắp đặt cho bơm công nghiệp.
- API 682: Tiêu chuẩn cho ngành dầu khí và hóa chất (áp dụng cho dòng phớt hộp).
Phớt máy bơm công nghiệp chính hãng KSB là gì?
Các dòng phớt máy bơm công nghiệp chính hãng KSB phổ biến nhất
Tùy thuộc vào model máy bơm và tính chất môi chất, hãng KSB cung cấp các biến thể phớt khác nhau để tối ưu hóa thời gian vận hành liên tục (MTBF).
Dòng phớt hộp (Cartridge Seals) – Type 4ES và 4M: Đây là dòng phớt thiết kế tĩnh (Stationary), cân bằng áp suất, được lắp ráp sẵn thành cụm nguyên khối.
- Ứng dụng: Chuyên dùng cho các dòng bơm ly tâm trục ngang tiêu chuẩn như Etanorm, Etabloc và bơm hóa chất MegaCPK.
- Đặc điểm kỹ thuật: Thiết kế hộp (Cartridge) giúp triệt tiêu sai số nén lò xo khi lắp đặt, bảo vệ trục bơm khỏi trầy xước và tích hợp sẵn cổng xả khí/súc rửa.
- Mã vật liệu phổ biến: Q1Q1V (SiC/SiC/Viton) hoặc Q1AE (SiC/Carbon/EPDM).
Dòng phớt ống thổi (Bellows Seals) – Type 4MC và 2100: Dòng phớt sử dụng ống thổi cao su (Elastomer Bellows) để truyền động, thay thế cho hệ thống lò xo nhỏ tiếp xúc môi chất.
- Ứng dụng: Là phụ tùng tiêu chuẩn cho bơm trục đứng đa tầng cánh Movitec và các dòng bơm nước thải.
- Đặc điểm kỹ thuật: Khả năng tự căn chỉnh (Self-aligning) linh hoạt, không bị kẹt phớt do bám cặn bẩn, chịu được sự rung động nhẹ của trục.
- Mã vật liệu phổ biến: Q1Q1E (SiC/SiC/EPDM) hoặc U3U3V (Tungsten Carbide/Viton).
Dòng phớt rời tiêu chuẩn (Component Seals) – Type 5A và 5B: Dòng phớt đơn thiết kế động, tuân thủ hoàn toàn kích thước lắp đặt của tiêu chuẩn quốc tế DIN EN 12756.
- Ứng dụng: Sử dụng đa năng cho các máy bơm công nghiệp dân dụng, hệ thống cấp nước và cứu hỏa.
- Đặc điểm kỹ thuật: Chia làm hai biến thể: Type 5A (không cân bằng - Unbalanced) cho áp suất thấp và Type 5B (cân bằng - Balanced) cho áp suất cao lên tới 25 bar.
- Mã vật liệu phổ biến: BQ1EGG (Carbon/SiC/EPDM) hoặc Q1Q1VGG (SiC/SiC/Viton).
Dòng phớt chịu nhiệt dầu nóng – Type 4EYS và M32N69: Dòng phớt chuyên dụng cho môi trường nhiệt độ cao, thường đi kèm với lò xo đa điểm (Multi-spring).
- Ứng dụng: Độc quyền cho các dòng bơm dầu tải nhiệt KSB Etaline SYT, Etanorm SYT và SY.
- Đặc điểm kỹ thuật: Kết hợp với thiết kế buồng phớt có cánh tản nhiệt, chịu sốc nhiệt tốt và vận hành bền bỉ ở nhiệt độ môi chất lên đến 350°C.
- Mã vật liệu phổ biến: Q1Q1V (SiC/SiC/Viton chịu nhiệt) hoặc các biến thể O-ring FFKM.
Bảng so sánh thông số kỹ thuật các dòng phớt KSB
Nắm rõ các ngưỡng giới hạn vận hành giúp việc lựa chọn đúng loại phớt, tránh tình trạng hư hỏng sớm do quá tải nhiệt hoặc áp suất. Dưới đây là bảng tổng hợp thông số từ danh mục sản phẩm chính thức của KSB:
|
Model |
Nhóm thiết kế |
Cân bằng |
Áp suất làm việc |
Nhiệt độ làm việc |
Ứng dụng điển hình |
|
4ES / 4M |
Cartridge – Stationary |
Balanced |
≤ 16 bar |
-30 °C đến +140 °C |
Bơm ly tâm Etanorm, Etabloc |
|
4MC / 2100 |
Elastomer Bellows |
Unbalanced |
≤ 16 bar |
-30 °C đến +140 °C |
Bơm trục đứng Movitec |
|
5A |
Component |
Unbalanced |
≤ 16 bar |
-30 °C đến +220 °C |
Cấp nước, HVAC |
|
5B |
Component |
Balanced |
≤ 25 bar |
-30 °C đến +220 °C |
Công nghiệp áp cao |
|
4EYS |
High-temperature |
Thường unbalanced |
≤ 16 bar |
Lên đến 350 °C |
Bơm dầu tải nhiệt |
Hướng dẫn lắp đặt và bảo trì phớt máy bơm công nghiệp chính hãng KSB
Để đảm bảo độ kín, độ bền và tuổi thọ vận hành tối đa, việc lắp đặt và bảo trì phớt máy bơm công nghiệp chính hãng KSB cần được thực hiện đúng quy trình kỹ thuật.
- Hướng dẫn lắp đặt
Kiểm tra và chuẩn bị trước khi lắp
Trước khi tiến hành lắp đặt, cần thực hiện đầy đủ các bước kiểm tra sau:
- Đối chiếu chính xác mã phớt theo model bơm và điều kiện vận hành
- Xác nhận loại thiết kế (balanced hoặc unbalanced)
- Kiểm tra vật liệu mặt chà và gioăng phụ (EPDM, FKM, FFKM…) phù hợp với môi chất
Đồng thời cần kiểm tra tình trạng cơ khí của hệ thống:
- Trục bơm không cong, không trầy xước
- Độ đảo trục nằm trong giới hạn cho phép
- Buồng phớt sạch hoàn toàn, không còn mạt kim loại hoặc cặn bẩn
Bề mặt ma sát của phớt có độ chính xác rất cao; mọi va chạm hoặc nhiễm bẩn đều có thể làm giảm khả năng làm kín.
Nguyên tắc lắp đặt chung
