Phớt bơm KSB Etabloc- MG1S6/28-G61 là dòng phớt cơ khí cao cấp, được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe về độ bền và khả năng chống rò rỉ. Với sự kết hợp giữa công nghệ vật liệu tiên tiến và cấu trúc cơ khí chính xác, mã phớt này giúp tối ưu hóa chi phí bảo trì và kéo dài tuổi thọ vận hành cho các dòng bơm KSB Etabloc. Bài viết sau đây sẽ cung cấp cái nhìn chi tiết về thông số kỹ thuật và những lưu ý quan trọng khi triển khai dòng phớt đặc thù này.

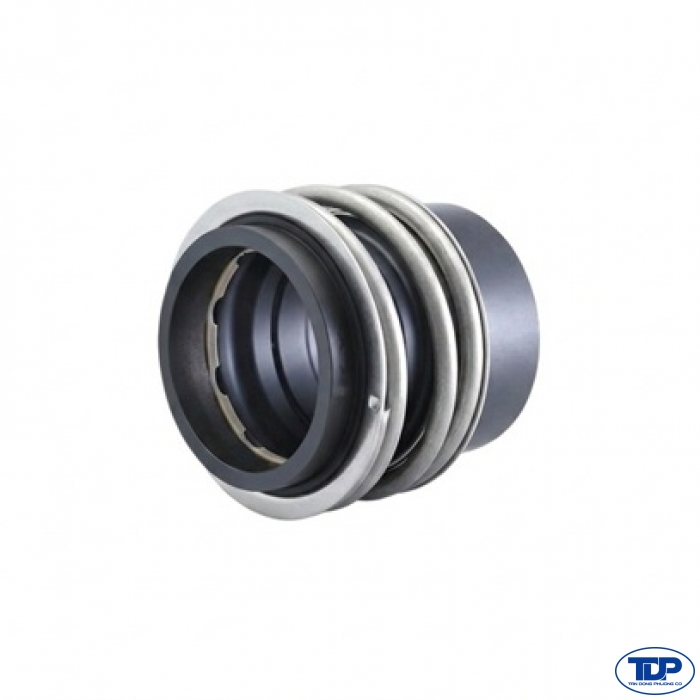

Phớt bơm KSB Etabloc- MG1S6/28-G61
Giới thiệu tổng quan về Phớt bơm KSB Etabloc- MG1S6/28-G61
Phớt bơm KSB Etabloc- MG1S6/28-G61 là dòng phớt cơ khí làm kín trục đơn, thuộc phân khúc cao cấp eMG1/MG1S6 của hãng EagleBurgmann. Đây là linh kiện phụ tùng tiêu chuẩn được thiết kế riêng biệt cho dòng máy bơm ly tâm trục ngang series Etabloc của KSB.
Với cấu trúc dạng cao su co giãn, phớt không chỉ đảm bảo độ kín khít tuyệt đối cho buồng bơm mà còn có khả năng tự căn tâm và bù đắp sai lệch trục trong quá trình vận hành cường độ cao. Thiết kế đặc thù với phần tĩnh kiểu G61 giúp sản phẩm tương thích hoàn hảo với hốc phớt tiêu chuẩn của bơm KSB, từ đó ngăn chặn hiệu quả sự rò rỉ môi chất và bảo vệ vòng bi khỏi các tác nhân xâm thực từ bên ngoài.
Bơm KSB Etabloc
Giới thiệu tổng quan về Phớt bơm KSB Etabloc- MG1S6/28-G61
Thông số kỹ thuật chi tiết của Phớt bơm KSB Etabloc- MG1S6/28-G61
Để đảm bảo chọn đúng linh kiện thay thế, quý khách hàng cần lưu ý các thông số kỹ thuật của Phớt bơm KSB Etabloc- MG1S6/28-G61:
- Đường kính trục (d1): 28 mm.
- Kiểu phần tĩnh (Seat): G61 (Kích thước đặc thù theo tiêu chuẩn KSB).
- Vật liệu mặt chà (Rotating/Fixed): Silicon Carbide (SiC/SiC) hoặc Carbon/SiC.
- Vật liệu cao su (Elastomers): NBR, EPDM hoặc Viton (FKM).
- Vật liệu lò xo & vỏ: Thép không gỉ AISI 304 hoặc AISI 316.
- Áp suất vận hành (p1): Tối đa 16 bar (1.6 MPa).
- Nhiệt độ làm việc (t): -20 °C đến +140 °C (tùy vật liệu cao su).
- Vận tốc trượt (vg): 10 m/s.
Cấu tạo và đặc điểm của Phớt bơm KSB Etabloc- MG1S6/28-G61
Nắm rõ cấu trúc hình học của phớt sẽ làm rõ khả năng thích ứng của linh kiện này đối với các biến động cơ học trong quá trình bơm vận hành:
Thiết kế Bellows tự cân bằng: Bộ phận cao su bao bọc trục giúp phớt tự căn tâm và bù trừ các sai lệch trục hoặc rung động khi vận hành ở tốc độ cao, đảm bảo áp lực tiếp xúc giữa hai mặt chà luôn duy trì ở trạng thái lý tưởng.
Bảo vệ trục và lò xo: Lò xo đơn nằm ngoài vùng tiếp xúc môi chất giúp tránh kẹt bẩn. Do cao su bellows quay cùng trục, phớt loại bỏ hoàn toàn hiện tượng mòn khuyết trục.
Công nghệ mặt chà SiC: Bề mặt làm kín được chế tạo từ vật liệu SiC siêu cứng, có hệ số ma sát thấp và khả năng dẫn nhiệt cực tốt. Đặc tính này giúp bề mặt phớt chịu được ma sát mài mòn từ các hạt rắn lơ lửng trong chất lỏng và giải nhiệt nhanh chóng, ngăn ngừa hiện tượng biến dạng nhiệt hoặc nứt vỡ bề mặt làm kín khi hoạt động liên tục.
Cấu tạo và đặc điểm của Phớt bơm KSB Etabloc- MG1S6/28-G61
Ứng dụng của Phớt bơm KSB Etabloc- MG1S6/28-G61
Nhờ khả năng chịu áp lực và kháng hóa chất tùy biến qua vật liệu Elastomer, mã phớt này được ứng dụng rộng rãi trong các hệ thống thủy lực quan trọng:
Hệ thống HVAC và Hạ tầng tòa nhà: Làm kín trục cho bơm nước lạnh, tháp giải nhiệt, hệ thống tăng áp nước sạch và mạng lưới bơm phòng cháy chữa cháy (PCCC) tại các tòa nhà cao tầng, khách sạn.
Sản xuất công nghiệp chuyên biệt: Ứng dụng trong nhà máy thực phẩm, dệt nhuộm và giấy, môi chất có nhiệt độ cao, chứa hóa chất tẩy rửa nhẹ hoặc nồng độ xơ sợi và tạp chất lơ lửng lớn.
Xử lý nước và Thủy lợi: Sử dụng cho các trạm bơm nước thải sau lắng, bơm bùn loãng hoặc bơm nước sông có lẫn bùn cát mịn nhờ khả năng chống xâm thực bề mặt làm kín vượt trội.
Hướng dẫn lắp đặt Phớt bơm KSB Etabloc- MG1S6/28-G61
Quy trình lắp đặt Phớt bơm KSB Etabloc- MG1S6/28-G61 cần tuân thủ các tiêu chuẩn kỹ thuật để tránh gây hư hỏng bề mặt làm kín Silicon Carbide (SiC):
Vệ sinh bề mặt: Làm sạch tuyệt đối trục bơm (độ nhám Ra ≤ 0.8 µm) và hốc lắp phớt. Loại bỏ hoàn toàn rỉ sét, cặn bẩn và các gờ sắc nhọn có thể làm rách phần cao su bellows.
Xử lý mặt chà: Sử dụng cồn công nghiệp lau sạch bề mặt tiếp xúc của hai mặt chà. Tuyệt đối không để dính bụi bẩn, dầu mỡ hay dấu vân tay lên bề mặt làm kín.
Bôi trơn hỗ trợ: Sử dụng nước xà phòng hoặc mỡ Silicon để bôi trơn phần cao su giúp trượt phớt vào trục dễ dàng. Lưu ý: Không dùng dầu khoáng nếu vật liệu phớt là cao su EPDM.
Lắp đặt cơ khí: Ép phần tĩnh G61 vào nắp chặn một cách cân bằng bằng dụng cụ có đệm mềm. Sau đó, trượt nhẹ bộ phận quay lên trục cho đến khi tiếp xúc khít với phần tĩnh, tránh va đập mạnh làm nứt mặt SiC.
Kiểm tra vận hành: Xoay trục bơm thủ công bằng tay nhiều vòng để xác nhận hệ thống chuyển động êm ái, không bị bó cứng trước khi tiến hành chạy thử máy.
Hướng dẫn lắp đặt Phớt bơm KSB Etabloc- MG1S6/28-G61
Lựa chọn và thay thế mã Phớt bơm KSB Etabloc- MG1S6/28-G61 chuẩn chính hãng sẽ giúp để bảo vệ máy bơm và tối ưu hóa chi phí vận hành cho doanh nghiệp. Đầu tư linh kiện đúng kỹ thuật không chỉ ngăn ngừa triệt để rủi ro rò rỉ môi chất mà còn giảm thiểu tối đa thời gian dừng máy ngoài ý muốn. Để đạt hiệu quả làm kín bền bỉ nhất nên lựa chọn tổ hợp vật liệu Elastomer (NBR, EPDM hoặc Viton) tương thích hoàn hảo với đặc thù hóa tính và nhiệt độ của môi chất vận hành thực tế.
