Trong các hệ thống bơm ly tâm tiêu chuẩn DIN, đặc biệt là dòng bơm của KSB, cụm làm kín cơ khí đóng vai trò quyết định đến độ ổn định vận hành và tuổi thọ thiết bị. Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG là cấu hình chuyên dụng cho trục 38mm, được thiết kế theo tiêu chuẩn EN 12756, đáp ứng yêu cầu làm việc trong môi trường nước nóng, HVAC và công nghiệp xử lý nước.
Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Tổng quan về Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG

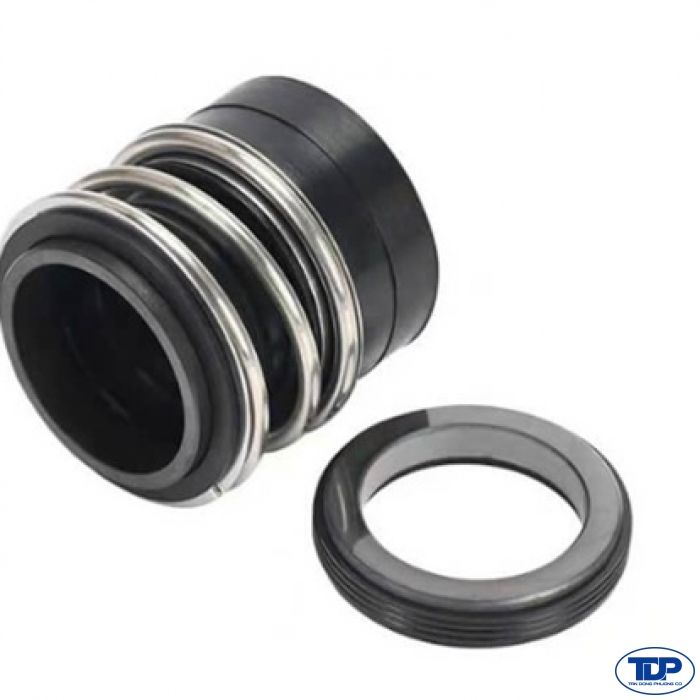

Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG thuộc nhóm mechanical seal cao su xếp (elastomer bellows seal), dạng đơn (single seal), không cân bằng (unbalanced), không phụ thuộc chiều quay. Đây là cấu hình thường lắp trên các dòng bơm tiêu chuẩn DIN như KSB Etanorm trong hệ thống cấp nước, tuần hoàn và xử lý nước.
Điểm nổi bật của cấu hình Q1Q1X4GG là sử dụng cặp mặt Silicon Carbide – Silicon Carbide, kết hợp gioăng HNBR và phần kim loại thép CrNiMo, mang lại độ bền mài mòn và khả năng chịu nhiệt cao hơn cấu hình cơ bản Carbon/SiC.
Tổng quan về Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Thông số kỹ thuật chi tiết của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Để đảm bảo tương thích hoàn toàn với bơm KSB và điều kiện vận hành thực tế, các thông số kỹ thuật của cấu hình KSB-EMG13/38-G60,Q1Q1X4GG được xác định như sau:
Thông số kích thước và tiêu chuẩn lắp đặt
- Đường kính trục (d1): 38 mm
- Kiểu lắp đặt: G60 theo EN 12756 / DIN 24960
- Dạng phớt: Single seal
- Thiết kế: Elastomer bellows (cao su xếp)
- Cấu trúc: Không cân bằng
Kiểu G60 đảm bảo đồng bộ kích thước lắp đặt với buồng seal của bơm KSB tiêu chuẩn DIN mà không cần gia công điều chỉnh.
Giới hạn vận hành
- Áp suất làm việc tối đa: ≤ 18 bar
- Nhiệt độ làm việc: -20°C đến +140°C (gioăng HNBR – X4)
- Vận tốc trượt tối đa: 10 m/s
- Chuyển vị dọc trục cho phép: ±2.0 mm
- Điều kiện chân không: đến 0.5 bar
Các giới hạn trên phù hợp cho hệ thống nước nóng tuần hoàn, HVAC trung tâm và môi trường xử lý nước công nghiệp có tải vận hành liên tục.
Cấu hình vật liệu Q1Q1X4GG
- Mặt quay (Rotary face): Silicon Carbide (Q1)
- Mặt tĩnh (Stationary seat): Silicon Carbide (Q1)
- Gioăng đàn hồi: HNBR (X4)
- Bộ phận kim loại: CrNiMo / Inox 316 (GG)
Cặp mặt SiC/SiC cho khả năng chống mài mòn cao, chịu sốc nhiệt tốt và ổn định khi vận hành trong môi chất có cặn mịn hoặc nhiệt độ cao.
Đặc điểm cấu tạo và ưu điểm vượt trội của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Đặc điểm cấu tạo của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG: Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG được thiết kế theo kết cấu mechanical seal dạng đơn, không cân bằng, sử dụng bellows cao su liền khối thay cho hệ lò xo kim loại truyền thống. Cụm phớt bao gồm các thành phần chính:
- Cặp mặt làm kín: Silicon Carbide (SiC/SiC – Q1Q1), đảm bảo độ cứng cao và khả năng chống mài mòn tốt.
- Bellows đàn hồi: HNBR (X4), vừa tạo lực ép dọc trục vừa bù sai lệch cơ học trong quá trình vận hành.
- Bộ phận kim loại: Thép CrNiMo / Inox 316 (GG), có khả năng chống ăn mòn trong môi trường nước và hóa chất nhẹ.
- Kết cấu lắp đặt: Chuẩn G60 theo EN 12756, đảm bảo tương thích với buồng seal của bơm KSB tiêu chuẩn DIN.
Ưu điểm vượt trội của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG: Nhờ cấu hình vật liệu và thiết kế cơ học tối ưu, sản phẩm mang lại nhiều lợi thế khi vận hành thực tế.
- Độ bền mài mòn cao: Cặp mặt SiC/SiC chịu được môi chất có cặn mịn và nhiệt độ cao, duy trì độ phẳng tiếp xúc ổn định.
- Chịu nhiệt tốt: Gioăng HNBR cho phép làm việc đến 150°C, phù hợp hệ thống nước nóng và HVAC trung tâm.
- Ổn định khi rung động nhẹ: Khả năng bù sai lệch dọc trục ±2mm giúp cụm phớt thích nghi với giãn nở nhiệt và sai số lắp đặt.
- Giảm nguy cơ rò rỉ: Thiết kế không phụ thuộc chiều quay và kết cấu không lò xo lộ thiên giúp hạn chế sự cố do cáu cặn hoặc ăn mòn.
- Dễ thay thế theo chuẩn DIN: Kiểu G60 giúp lắp đặt đồng bộ trên bơm KSB mà không cần chỉnh sửa buồng seal.
Đặc điểm cấu tạo và ưu điểm vượt trội của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Ứng dụng phổ biến của Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Cấu hình SiC/SiC – HNBR đặc biệt phù hợp với môi trường nước nóng, dung dịch có hạt mịn nhẹ và yêu cầu vận hành liên tục dài hạn. Với cấu hình vật liệu chịu nhiệt và mài mòn tốt, sản phẩm được ứng dụng rộng rãi trong:
- Hệ thống cấp nước công nghiệp
- Hệ HVAC và tuần hoàn nước nóng trung tâm
- Nhà máy xử lý nước và nước thải
- Hệ thống công nghệ nước sạch
- Các dây chuyền sản xuất yêu cầu bơm ly tâm tiêu chuẩn DIN
Hướng dẫn lắp đặt Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Để đảm bảo cụm làm kín đạt tuổi thọ tối ưu, việc lắp đặt cần thực hiện đúng trình tự kỹ thuật:
- Trước khi lắp, cần kiểm tra độ đảo trục, tình trạng bề mặt trục và buồng seal; đảm bảo không có xước, rỗ hoặc ba via kim loại.
- Khi lắp mặt tĩnh, cần ép đều vào khoang chứa, tránh tác động lực trực tiếp lên bề mặt ma sát.
- Cụm quay phải được đưa vào đúng chiều thiết kế, đảm bảo gioăng HNBR không xoắn và chiều dài làm việc được thiết lập chính xác.
- Sau khi hoàn tất lắp đặt, cần căn chỉnh đồng tâm giữa bơm và động cơ trước khi vận hành.
- Tuyệt đối không chạy khô; hệ thống phải được mồi đầy môi chất để tạo màng bôi trơn cho mặt phớt ngay từ khi khởi động.
Hướng dẫn lắp đặt Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG
Trong hệ thống bơm KSB tiêu chuẩn DIN, chọn đúng cụm làm kín quyết định đến độ bền và độ ổn định vận hành. Với cấu hình SiC/SiC – HNBR – Inox 316 và chuẩn lắp đặt G60, Phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG đảm bảo khả năng chịu nhiệt đến 140°C, áp suất 18 bar và vận hành bền bỉ trong môi trường nước nóng, HVAC và xử lý nước. Đây là giải pháp làm kín tối ưu cho trục 38 mm của bơm KSB, giúp hạn chế rò rỉ, giảm chi phí bảo trì và tăng tuổi thọ thiết bị trong vận hành công nghiệp liên tục.
