Trong các hệ thống bơm công nghiệp, phốt cơ khí đảm nhiệm chức năng làm kín, ảnh hưởng trực tiếp đến độ an toàn vận hành, tuổi thọ thiết bị và hiệu quả sản xuất tổng thể. Các doanh nghiệp ngày càng ưu tiên những dòng phốt cơ khí tiêu chuẩn, đã được kiểm chứng về độ bền và tính ổn định. Phốt cơ khí EagleBurgmann Seal M3N là giải pháp được sử dụng rộng rãi nhờ thiết kế tối ưu, khả năng ứng dụng đa ngành và độ tin cậy cao trong vận hành dài hạn.

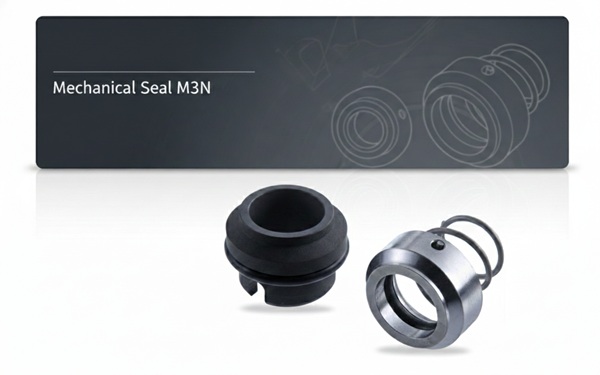

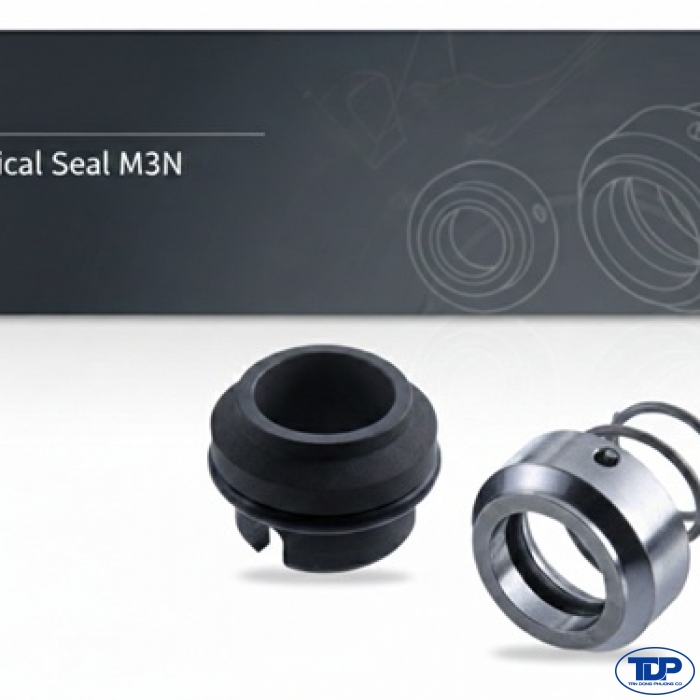

Phốt cơ khí EagleBurgmann Seal M3N
Tổng quan về phốt cơ khí EagleBurgmann Seal M3N
Phốt cơ khí EagleBurgmann Seal M3N là phốt cơ khí đơn dạng pusher seal, sử dụng lò xo hình nón quay theo trục, chuyên dùng cho các bơm trục trơn trong hệ thống bơm công nghiệp. Cấu trúc này cho phép duy trì lực ép ổn định lên bề mặt làm kín và tự động bù mòn trong quá trình vận hành.
Phốt cơ khí EagleBurgmann Seal M3N thuộc loại unbalanced, phụ thuộc chiều quay, phù hợp cho các ứng dụng bơm tiêu chuẩn làm việc ở điều kiện tải trung bình. Thiết kế không dùng vít hãm lên trục giúp bảo vệ trục bơm, giảm mài mòn và tối ưu tuổi thọ thiết bị.
Thông số kỹ thuật chi tiết của Phốt cơ khí EagleBurgmann Seal M3N
Lựa chọn phốt cơ khí phù hợp cần dựa trên các thông số vận hành thực tế của hệ thống bơm. Phốt cơ khí EagleBurgmann Seal M3N được thiết kế với dải thông số tương đối rộng, đáp ứng tốt nhiều ứng dụng công nghiệp phổ biến.
Thông số vận hành chính
- Loại phốt: Phốt cơ khí đơn – pusher seal
- Thiết kế: Unbalanced, phụ thuộc chiều quay
- Đường kính trục: 6 – 80 mm
- Áp suất làm việc tối đa: 10 bar (145 PSI)
- Nhiệt độ làm việc: từ -20°C đến +140°C
- Tốc độ trượt cho phép: lên đến 15 m/s
- Khả năng dịch chuyển trục: ±1.0 mm
Dải thông số này cho phép M3N làm việc ổn định trong các hệ thống bơm có dao động trục nhỏ, tải không quá cao và yêu cầu độ kín bền bỉ theo thời gian.
Vật liệu cấu thành tiêu chuẩn
- Mặt chà động (Seal face): Thép hợp kim CrMo đúc đặc biệt – cho khả năng chịu mài mòn và độ bền cơ học cao
- Mặt chà tĩnh (Seat – G9):
- Carbon graphite tẩm antimony
- Carbon graphite tẩm nhựa
- Elastomer (O-ring): Lựa chọn theo môi chất làm việc
- Lò xo: Thép không gỉ, thiết kế quay theo trục
Ngoài cấu hình tiêu chuẩn, dòng M3N còn có các biến thể như M32, M37G, sử dụng mặt chà ép nóng (shrink-fitted) nhằm mở rộng lựa chọn vật liệu và nâng cao khả năng làm việc trong các điều kiện đặc thù hơn.
Tiêu chuẩn áp dụng: EN 12756 (DIN 24960) – tiêu chuẩn quốc tế cho phốt cơ khí bơm công nghiệp, giúp M3N dễ dàng thay thế và tương thích với nhiều dòng bơm khác nhau trên thị trường.

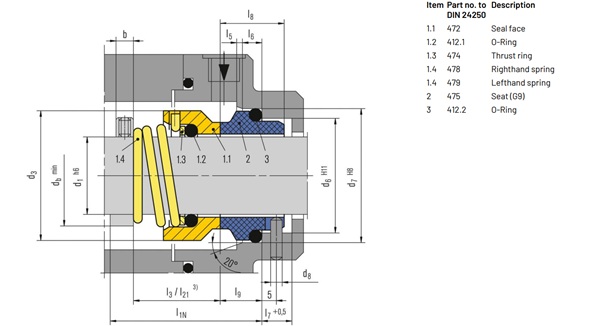

Mô tả cấu tạo phớt cơ khí Eagle Burgmann Seal M3N

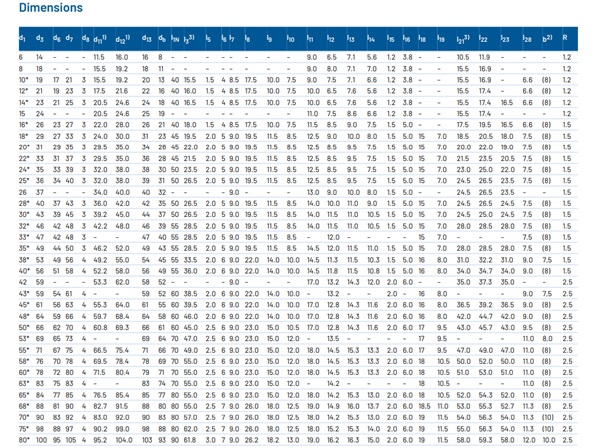

Bảng kích thước chi tiết phớt cơ khí Eagle Burgmann Seal M3N theo tiêu chuẩn EN 12756
Ứng dụng của Phốt cơ khí EagleBurgmann Seal M3N
Nhờ thiết kế linh hoạt và độ tin cậy cao, Phốt cơ khí EagleBurgmann Seal M3N được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.
Ngành hóa chất
M3N phù hợp cho các bơm hóa chất tiêu chuẩn, môi chất có độ ăn mòn thấp đến trung bình và hàm lượng chất rắn thấp. Phốt giúp duy trì độ kín ổn định, hạn chế rò rỉ và nâng cao mức độ an toàn trong vận hành.
Xử lý nước và nước thải
Trong các hệ thống bơm nước sạch, nước thải và nước tuần hoàn, M3N đáp ứng tốt yêu cầu vận hành liên tục, ít sự cố và dễ bảo trì. Đây là lựa chọn phổ biến cho các trạm xử lý nước và hệ thống hạ tầng kỹ thuật.
Ngành giấy, bột giấy và đường
Các môi chất trong ngành giấy và đường thường có độ nhớt nhất định và chứa tạp chất nhẹ. Phốt cơ khí EagleBurgmann Seal M3N với thiết kế pusher seal giúp phốt làm việc ổn định trong các điều kiện này, hạn chế mài mòn bất thường.
Thực phẩm, đồ uống và HVAC
M3N được sử dụng cho các bơm nước, bơm làm mát, bơm tuần hoàn trong ngành thực phẩm – đồ uống và hệ thống HVAC, cũng là các ngành yêu cầu vận hành ổn định và bảo trì đơn giản.
Hướng dẫn lắp đặt Phốt cơ khí EagleBurgmann Seal M3N
Lắp đặt đúng kỹ thuật có ảnh hưởng trực tiếp đến khả năng làm kín, độ ổn định vận hành và tuổi thọ của Phốt cơ khí EagleBurgmann Seal M3N. Do M3N là phốt cơ khí đơn kiểu pusher seal, sử dụng lò xo hình nón quay theo trục, quá trình lắp đặt cần tuân thủ nghiêm ngặt các yêu cầu về bề mặt, độ đồng tâm và trình tự thao tác.
Kiểm tra và chuẩn bị trước khi lắp đặt
Trước khi lắp phốt, cần kiểm tra tình trạng cơ khí của bơm và các chi tiết liên quan:
- Trục bơm phải nhẵn, không trầy xước, không rỗ; độ đảo hướng kính và dọc trục nằm trong giới hạn cho phép theo EN 12756
- Buồng phốt (seal chamber) sạch, không bám cặn, không có cạnh sắc; kích thước và độ sâu phù hợp với chiều dài lắp đặt của phốt M3N
- Phốt cơ khí không nứt vỡ, sứt mẻ; mặt chà động và tĩnh còn nguyên vẹn; O-ring đàn hồi tốt, không biến dạng
Không sử dụng phốt nếu bề mặt làm kín bị hư hỏng, vì có thể gây rò rỉ ngay khi bơm vận hành.
Lắp đặt mặt chà tĩnh (Seat)
Mặt chà tĩnh của Phốt cơ khí EagleBurgmann Seal M3N được lắp vào thân hoặc nắp bơm:
- Làm ẩm nhẹ O-ring bằng nước sạch hoặc dung dịch tương thích với vật liệu elastomer
- Ép mặt chà tĩnh vào vị trí bằng lực đều, vuông góc với trục
- Không dùng búa hoặc vật cứng tác động trực tiếp lên bề mặt carbon
- Đảm bảo mặt chà tĩnh nằm đúng tâm, không bị nghiêng hoặc lệch
Lắp lệch mặt chà tĩnh là nguyên nhân phổ biến dẫn đến mòn không đều và rò rỉ sớm.
Lắp đặt cụm phốt động lên trục
Cụm phốt động M3N gồm mặt chà động, lò xo hình nón và các chi tiết kim loại:
- Làm sạch trục bơm, bôi trơn nhẹ vị trí lắp phốt
- Trượt cụm phốt động lên trục theo đúng chiều thiết kế
- Với cấu hình tiêu chuẩn, M3N là phốt phụ thuộc chiều quay, cần kiểm tra chiều quay thực tế của bơm trước khi lắp
- Không xoắn hoặc làm biến dạng lò xo trong quá trình lắp
Lưu ý: Phốt cơ khí EagleBurgmann Seal M3N không sử dụng vít hãm trục, do đó vị trí lắp đặt cần được xác định chính xác ngay từ đầu để tránh dịch chuyển trong quá trình vận hành.

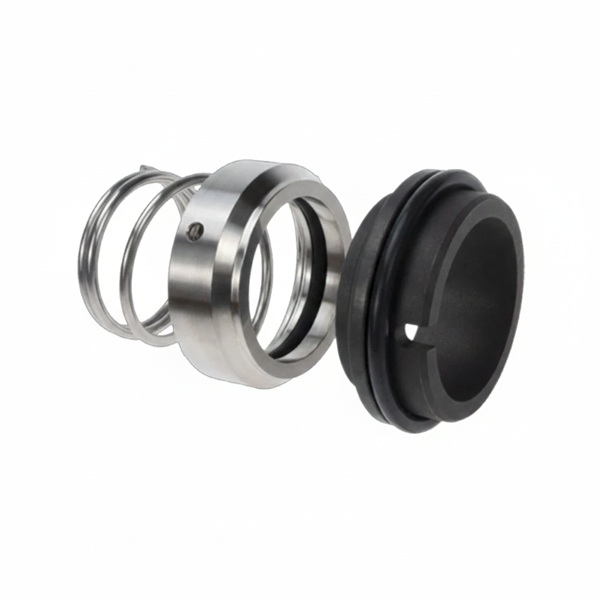

Hướng dẫn lắp đặt Phốt cơ khí EagleBurgmann Seal M3N
Với thiết kế phốt cơ khí đơn kiểu pusher seal, lò xo hình nón quay theo trục và khả năng tuân thủ tiêu chuẩn EN 12756 (DIN 24960), Phốt cơ khí EagleBurgmann Seal M3N là giải pháp làm kín phù hợp cho nhiều hệ thống bơm công nghiệp tiêu chuẩn. Khi được lựa chọn đúng vật liệu và lắp đặt theo quy trình kỹ thuật, M3N giúp hạn chế rò rỉ, bảo vệ trục bơm và tối ưu chi phí vận hành trong dài hạn, qua đó trở thành lựa chọn đáng tin cậy cho các ứng dụng trong xử lý nước, hóa chất, giấy, thực phẩm và HVAC.
