Trong các hệ bơm ly tâm tiêu chuẩn DIN như KSB Etanorm, cụm làm kín cơ khí đóng vai trò quyết định đến độ kín, độ an toàn và tuổi thọ vận hành. Lựa chọn đúng loại seal tương thích với thiết kế buồng phớt và điều kiện làm việc là yêu cầu bắt buộc nếu muốn hệ thống vận hành ổn định lâu dài. Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61 là cấu hình phớt cơ khí được sử dụng phổ biến nhờ tính tương thích cao và độ tin cậy đã được kiểm chứng.

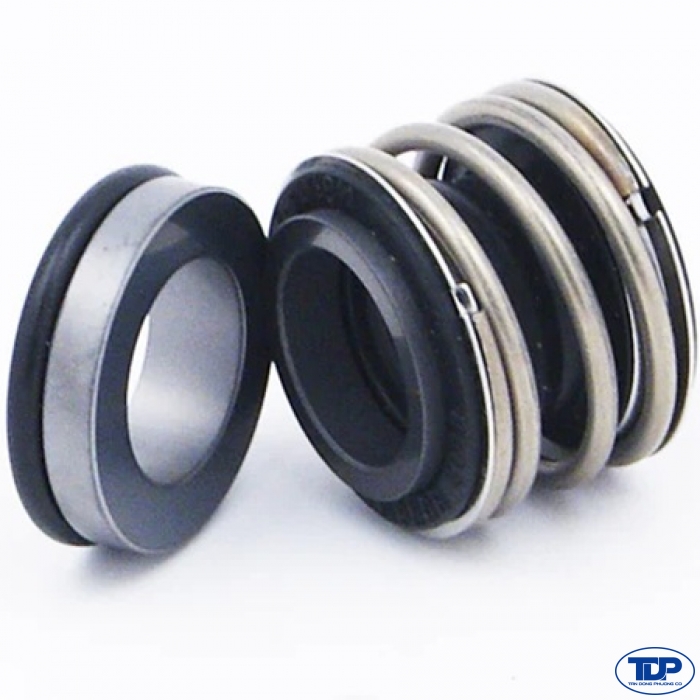

Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61,BQ1EGG
Giới thiệu tổng quan về Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61
Trong các hệ thống bơm ly tâm tiêu chuẩn DIN, dòng KSB Etanorm được đánh giá cao nhờ thiết kế tối ưu cho vận hành liên tục và khả năng bảo trì thuận tiện. Tuy nhiên, để đảm bảo độ kín và an toàn khi vận hành, cụm làm kín cơ khí phải tương thích hoàn toàn với buồng phớt và điều kiện làm việc thực tế của bơm.
Phớt bơm công nghiệp KSB Etanorm – BURGMANN MG1S3/22-G61 (BQ1EGG) là cấu hình seal cơ khí lò xo côn đơn được sử dụng phổ biến cho nhiều model Etanorm có đường kính trục 22mm. Dòng MG1 thuộc nhóm mechanical seal tiêu chuẩn hóa, phù hợp với thiết kế buồng phớt DIN, đảm bảo khả năng thay thế linh hoạt mà không cần thay đổi kết cấu thân bơm.
Bơm công nghiệp KSB Etanorm
Thông số kỹ thuật chi tiết của Phớt bơm công nghiệp KSB Etanorm – BURGMANN MG1S3/22-G61
Việc lựa chọn và thay thế phớt cần căn cứ vào giới hạn thiết kế của seal, không chỉ dựa trên kích thước trục.
Giới hạn áp suất và nhiệt độ
Phớt MG1S3/22-G61 trong cấu hình BQ1EGG có giới hạn vận hành điển hình:
- Áp suất làm việc: ≤ 16 bar
- Nhiệt độ làm việc (gioăng EPDM): -20°C đến khoảng 140°C
- Với cấu hình FKM (nếu thay thế): có thể đạt đến ~180°C
Giới hạn tốc độ quay
- Tốc độ tuyến tính cho phép: khoảng 10–16 m/s
- Phù hợp với động cơ 2 cực (≈2900 rpm) và 4 cực (≈1450 rpm), tùy đường kính trục
Kích thước trục và tiêu chuẩn lắp đặt
- Đường kính trục: 22mm (theo mã S3/22)
- Phù hợp buồng phớt tiêu chuẩn DIN của bơm KSB Etanorm
Khi thay thế, cần đo kiểm chính xác độ mòn trục và kích thước buồng seal để đảm bảo tương thích tuyệt đối.
Cấu tạo đặc biệt của dòng Phớt bơm công nghiệp KSB Etanorm – BURGMANN MG1S3/22-G61
Để hiểu rõ hiệu quả làm kín, cần phân tích cấu trúc cơ khí của dòng MG1.
Thiết kế lò xo côn đơn
Lò xo côn đơn (conical spring) vừa tạo lực ép mặt phớt, vừa truyền mô-men quay từ trục sang mặt quay. Thiết kế côn giúp:
- Giảm nguy cơ kẹt lò xo do cặn bẩn
- Tăng khả năng tự làm sạch
- Đảm bảo lực ép ổn định trong suốt quá trình vận hành
Cặp mặt ma sát Carbon – Silicon Carbide
Mặt quay Carbon graphite có tính tự bôi trơn tốt, trong khi mặt tĩnh SiC có độ cứng và khả năng chống mài mòn cao. Sự kết hợp này giúp:
- Tạo màng chất lỏng mỏng khi vận hành
- Giảm ma sát khô
- Hạn chế mài mòn không đều
Hệ gioăng đàn hồi EPDM
Gioăng EPDM chịu nhiệt và nước nóng tốt, phù hợp môi trường nước công nghiệp. Tuy nhiên, cần lưu ý không sử dụng EPDM cho môi trường dầu khoáng hoặc hydrocarbon.
Ứng dụng thực tế của Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61
Với thiết kế lò xo côn đơn ổn định, kết hợp cặp mặt ma sát Carbon – Silicon Carbide và gioăng EPDM chịu nhiệt, Phớt bơm công nghiệp KSB Etanorm – BURGMANN MG1S3/22-G61 được triển khai rộng rãi trong nhiều hệ thống bơm ly tâm tiêu chuẩn DIN.
Hệ thống HVAC và tuần hoàn nước nóng: Trong các hệ điều hòa trung tâm và hệ thống nước nóng công nghiệp, bơm Etanorm thường hoạt động ổn định ở dải nhiệt độ cao trong thời gian dài. Cấu hình EPDM chịu nhiệt tốt kết hợp với mặt phớt Carbon/SiC giúp duy trì độ kín, hạn chế rò rỉ và giảm nguy cơ cháy mặt phớt khi vận hành liên tục.
Hệ thống cấp nước và xử lý nước công nghiệp: Đối với các trạm bơm cấp nước, nước làm mát hoặc nước tuần hoàn, yêu cầu quan trọng là độ kín ổn định và chi phí bảo trì thấp. Cặp mặt ma sát có độ cứng cao và khả năng chống mài mòn tốt giúp phớt hoạt động hiệu quả ngay cả khi môi chất có tạp chất nhẹ.
Ngành chế biến và công nghiệp nhẹ: Trong các dây chuyền sản xuất thực phẩm, đồ uống hoặc hệ thống công nghiệp nhẹ sử dụng dung dịch trung tính, phớt MG1S3/22-G61 đảm bảo khả năng làm kín ổn định mà không cần đến cấu hình seal phức tạp. Điều này giúp tối ưu chi phí đầu tư mà vẫn đáp ứng yêu cầu kỹ thuật.
Hệ thống bơm nước nóng khu công nghiệp và tòa nhà: Đối với các hệ thống vận hành 24/7, độ bền của phớt là yếu tố quyết định đến chu kỳ bảo trì. Thiết kế không phụ thuộc chiều quay và lực ép mặt phớt ổn định giúp giảm rung động và hạn chế hao mòn bất thường trong quá trình khai thác lâu dài.
Hướng dẫn lắp đặt Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61
Để phớt vận hành đúng thiết kế, quá trình lắp đặt cần tuân thủ quy trình kỹ thuật nghiêm ngặt:
- Kiểm tra trục bơm: Độ đảo trục phải nằm trong giới hạn cho phép; bề mặt trục không được có rãnh mòn tại vị trí O-ring.
- Vệ sinh buồng phớt: Loại bỏ hoàn toàn gỉ sét, cặn bẩn và ba via kim loại trước khi lắp đặt.
- Lắp mặt tĩnh đúng kỹ thuật: Ép đều vào khoang chứa, không tác động lực lên bề mặt ma sát.
- Thiết lập chiều dài làm việc chuẩn: Sai lệch có thể gây quá tải hoặc giảm lực ép mặt phớt.
- Không vận hành khô: Phải mồi đầy môi chất trước khi khởi động để tránh cháy mặt phớt.
Sau khi vận hành thử, cần kiểm tra rò rỉ, nhiệt độ vùng seal và độ rung trục để đánh giá tình trạng làm việc ban đầu.

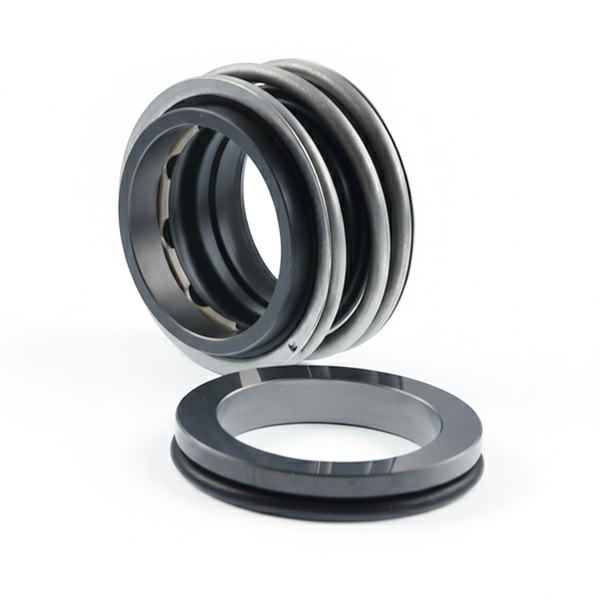

Hướng dẫn lắp đặt Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61
Với thiết kế lò xo côn đơn, cặp mặt ma sát Carbon – Silicon Carbide bền mài mòn và gioăng EPDM chịu nhiệt tốt, Phớt bơm công nghiệp KSB Etanorm- BURGMANN MG1S3/22-G61 là giải pháp làm kín phù hợp cho các hệ nước nóng, cấp nước công nghiệp và HVAC. Khi được lắp đặt đúng tiêu chuẩn kỹ thuật và vận hành trong giới hạn thiết kế, cụm phớt này sẽ góp phần giảm thiểu rò rỉ, hạn chế dừng máy ngoài kế hoạch và tối ưu chi phí bảo trì dài hạn cho hệ thống bơm công nghiệp.
