Phớt bơm công nghiệp Roten 3- Roten 5

Trong hệ thống bơm ly tâm công nghiệp, cụm làm kín cơ khí có ảnh hưởng đến độ ổn định và tuổi thọ vận hành. Khi yêu cầu kỹ thuật về độ bền, khả năng chịu nhiệt và tính tương thích với bơm tiêu chuẩn DIN, Phớt bơm công nghiệp Roten 3- Roten 5 là hai dòng phớt cơ khí được sử dụng rộng rãi nhờ cấu trúc tiêu chuẩn hóa và khả năng đáp ứng nhiều điều kiện làm việc khác nhau.

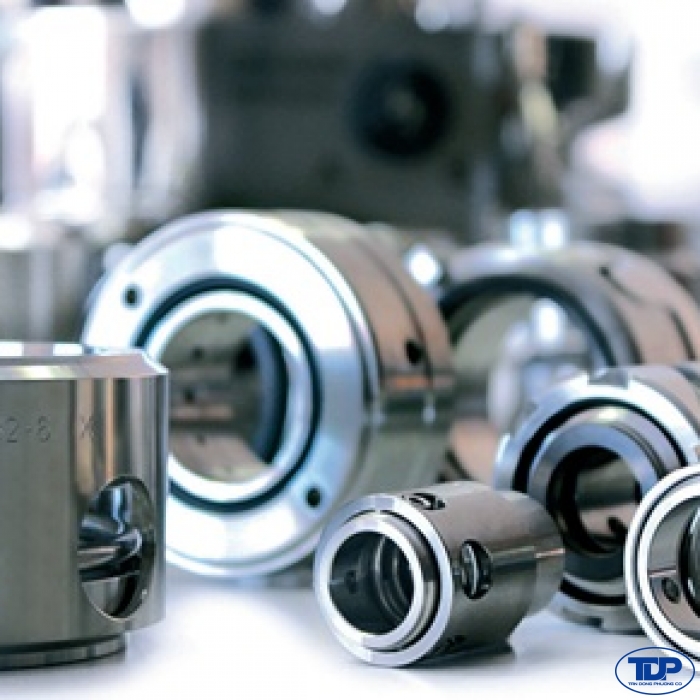

Phớt bơm công nghiệp Roten 3- Roten 5

Giới thiệu tổng quan về Phớt bơm công nghiệp Roten 3- Roten 5

Phớt bơm công nghiệp Roten 3- Roten 5 là dòng phớt cơ khí đơn (single mechanical seal), thiết kế unbalanced, lò xo đơn, sản xuất theo tiêu chuẩn EN 12756 (DIN 24960). Đây là tiêu chuẩn phổ biến cho bơm ly tâm công nghiệp tại châu Âu và nhiều quốc gia khác. Roten 3 thường được sử dụng cho điều kiện vận hành tiêu chuẩn, trong khi Roten 5 có kết cấu cơ khí vững chắc hơn, phù hợp với tải cao hơn về áp suất và nhiệt độ. Hai dòng phớt này được phát triển nhằm:

• Thay thế tương đương các dòng phớt DIN phổ biến
• Đảm bảo khả năng làm kín cho bơm ly tâm trục ngang
• Hoạt động ổn định trong môi trường nước, nước nóng và hóa chất nhẹ đến trung bình

Ngoài thương hiệu Roten, hệ thống bơm ly tâm trục ngang tiêu chuẩn EN 12756 hiện nay cũng thường xuyên ứng dụng mã phớt bơm công nghiệp KSB-EMG13/38-G60,Q1Q1X4GG nhờ sự đồng bộ tuyệt đối về kích thước buồng phớt.

Phớt bơm công nghiệp Roten 3

Phớt bơm công nghiệp Roten 5

Đặc điểm cấu tạo chi tiết của Phớt bơm công nghiệp Roten 3- Roten 5

Để đảm bảo khả năng làm kín ổn định trong quá trình vận hành liên tục, cấu trúc của Phớt bơm công nghiệp Roten 3- Roten 5 được thiết kế theo nguyên lý ma sát giữa hai bề mặt phẳng chính xác cao.

Cụm mặt làm kín

Trọng tâm của toàn bộ cụm phớt là hai bề mặt làm kín được gia công phẳng chính xác:

• Một mặt quay gắn trực tiếp lên trục bơm và quay đồng tốc với trục.
• Một mặt tĩnh được cố định trong buồng phớt.

Hai bề mặt này tiếp xúc trực tiếp với nhau dưới lực ép của lò xo và áp suất môi chất. Trong quá trình vận hành, giữa hai bề mặt hình thành một lớp màng chất lỏng cực mỏng, có tác dụng bôi trơn và tản nhiệt. Đây là cơ chế giúp phớt vừa đảm bảo làm kín, vừa hạn chế mài mòn do ma sát.

Vật liệu chế tạo mặt làm kín được lựa chọn tùy theo điều kiện vận hành:

• Carbon graphite: tự bôi trơn tốt, phù hợp môi trường nước sạch.
• Silicon Carbide (SiC): độ cứng cao, kháng mài mòn tốt, thích hợp môi trường có hạt rắn nhẹ.
• Tungsten Carbide (TC): chịu tải cơ học và áp suất cao, phù hợp điều kiện vận hành nặng.

Hệ thống lò xo đơn

Roten 3 và Roten 5 sử dụng thiết kế lò xo đơn đặt ngoài môi chất làm kín. Ở dòng Roten 5, cụm kim loại và lò xo được gia cường chắc chắn hơn nhằm tăng khả năng chịu tải khi làm việc ở áp suất và nhiệt độ cao hơn. Thiết kế lò xo đơn có ưu điểm cấu trúc đơn giản, dễ bảo trì, hạn chế kẹt cứng do cặn bẩn. Lò xo này đảm nhiệm vai trò:

• Tạo lực ép dọc trục duy trì tiếp xúc giữa hai bề mặt làm kín.
• Bù trừ độ mòn tự nhiên trong quá trình vận hành.
• Hấp thụ dao động nhẹ từ trục bơm.

Các chi tiết kim loại

Toàn bộ các thành phần kim loại như ống dẫn hướng, vòng giữ, vỏ lò xo đều được chế tạo từ thép không gỉ (AISI 304 hoặc 316).

Hệ thống làm kín phụ

Ngoài hai mặt làm kín chính, các vòng đệm phụ (O-ring hoặc gioăng) đảm nhận nhiệm vụ ngăn rò rỉ giữa:

• Trục và mặt quay
• Buồng phớt và mặt tĩnh

Tùy môi chất và nhiệt độ vận hành, vật liệu elastomer được lựa chọn phù hợp:

• NBR cho nước và dầu nhẹ
• EPDM cho nước nóng và hơi
• FKM (Viton) cho môi trường nhiệt cao hoặc hóa chất

Thông số kỹ thuật và điều kiện vận hành Phớt bơm công nghiệp Roten 3- Roten 5

Thông số kỹ thuật của phớt cơ khí không chỉ là con số giới hạn, mà phản ánh phạm vi làm việc an toàn theo thiết kế unbalanced và tiêu chuẩn DIN. Việc vận hành vượt quá các giới hạn này có thể dẫn đến mài mòn nhanh, quá nhiệt hoặc mất ổn định mặt làm kín.

Thông số vận hành cơ bản

Roten 3

• Thiết kế: Single mechanical seal, unbalanced
• Tiêu chuẩn: EN 12756 (DIN 24960)
• Áp suất làm việc tối đa: khoảng 10 bar
• Nhiệt độ làm việc: Phụ thuộc elastomer và vật liệu mặt làm kín, vó thể đạt đến khoảng 180°C khi sử dụng FKM
• Tốc độ trục tối đa: xấp xỉ 15 m/s

Roten 3 phù hợp cho hệ thống nước công nghiệp, nước nóng tuần hoàn và môi chất hóa chất nhẹ ở điều kiện tải trung bình. Đối với các dòng bơm khối liền (monobloc) cùng phân khúc áp suất và thiết kế lò xo đơn như KSB, kỹ sư vận hành có thể tham khảo dòng phớt bơm KSB Etabloc- MG1S6/28-G61 để thực hiện thay thế nhanh chóng trong các kỳ bảo dưỡng định kỳ.

Bản vẽ kỹ thuật phớt bơm công nghiệp Roten 3

Bảng tra thông số phớt bơm công nghiệp Roten 3

Roten 5

• Thiết kế: Single, unbalanced
• Tiêu chuẩn: EN 12756
• Áp suất làm việc tối đa: khoảng 12 bar
• Nhiệt độ vận hành: có thể đạt gần 200°C tùy vật liệu
• Tốc độ trục: có thể đạt 15–20 m/s

Roten 5 được thiết kế với độ cứng vững cơ khí cao hơn, phù hợp với điều kiện tải nặng hơn về nhiệt và áp suất so với Roten 3.

Bản vẽ kỹ thuật phớt bơm công nghiệp Roten 5

Bảng tra thông số phớt bơm công nghiệp Roten 5

Điều kiện vận hành ảnh hưởng đến tuổi thọ phớt

Dù thông số kỹ thuật cho phép làm việc trong phạm vi rộng, tuổi thọ thực tế của Phớt bơm công nghiệp Roten 3- Roten 5 phụ thuộc lớn vào các yếu tố sau:

• Độ đồng tâm trục bơm và buồng phớt.
• Độ rung hệ thống trong giới hạn tiêu chuẩn.
• Không vận hành khô kéo dài.
• Kiểm soát hiện tượng xâm thực (cavitation).
• Đảm bảo hệ thống làm mát và bôi trơn tự nhiên giữa hai mặt làm kín.

Tại sao nên chọn Phớt bơm công nghiệp Roten 3- Roten 5?

Đối với hệ thống yêu cầu tải cơ học cao hơn hoặc nhiệt độ vận hành lớn hơn, Roten 5 là lựa chọn phù hợp hơn so với Roten 3. Việc lựa chọn phớt cơ khí không chỉ dựa trên giá thành mà còn phụ thuộc độ tương thích và độ ổn định dài hạn. Phớt bơm công nghiệp Roten 3- Roten 5 được đánh giá cao nhờ:

• Thiết kế tiêu chuẩn hóa theo DIN 24960
• Tương thích với nhiều dòng bơm ly tâm DIN
• Dễ thay thế và bảo trì
• Nhiều tùy chọn vật liệu mặt làm kín
• Độ ổn định cơ khí cao trong vận hành liên tục
• Phù hợp cho hệ thống nước, HVAC, hóa chất nhẹ và công nghiệp chung

Bên cạnh Roten dải sản phẩm phớt máy bơm công nghiệp chính hãng KSB luôn được chuẩn bị sẵn sàng với đầy đủ giấy tờ CO-CQ để phục vụ nhu cầu thay thế khẩn cấp của quý doanh nghiệp

Ứng dụng thực tiễn trong các ngành công nghiệp

Phớt bơm công nghiệp Roten 3- Roten 5 được ứng dụng rộng rãi nhờ thiết kế tiêu chuẩn DIN, khả năng tùy chọn vật liệu linh hoạt và độ ổn định cơ khí cao trong vận hành công nghiệp.

Hệ thống cấp nước và xử lý nước: Phù hợp cho bơm ly tâm DIN vận hành liên tục. Roten 3 đáp ứng tốt áp suất trung bình; Roten 5 phù hợp hệ thống áp cao hơn hoặc tải cơ học lớn hơn.

Hệ thống HVAC và tuần hoàn nước nóng: Khi sử dụng EPDM hoặc FKM, phớt duy trì độ kín ổn định ở nhiệt độ cao, hạn chế lão hóa nhiệt và biến dạng gioăng.

Bơm hóa chất nhẹ và dung môi công nghiệp: Tổ hợp SiC/SiC hoặc TC/TC tăng khả năng kháng mài mòn và kháng hóa chất, phù hợp môi trường có tính ăn mòn nhẹ đến trung bình.

Nhà máy sản xuất công nghiệp tổng hợp: Hoạt động ổn định trong môi trường rung động và tải trung bình–cao. Roten 5 thích hợp cho điều kiện áp suất và nhiệt độ cao hơn.

Ứng dụng thay thế phớt tiêu chuẩn DIN: Tuân thủ EN 12756 (DIN 24960), dễ thay thế cho nhiều dòng bơm châu Âu mà không cần gia công lại buồng phớt.

Hệ thống vận hành liên tục 24/7: Khi lắp đặt đúng kỹ thuật và vận hành trong giới hạn thiết kế, phớt duy trì độ kín dài hạn, giảm tần suất bảo trì.

Ứng dụng thực tiễn trong các ngành công nghiệp

Với thiết kế tiêu chuẩn DIN, cấu trúc cơ khí ổn định và khả năng đáp ứng nhiều điều kiện tải khác nhau, Phớt bơm công nghiệp Roten 3- Roten 5 có thể làm kín cân bằng giữa hiệu suất, độ bền và tính kinh tế. Lựa chọn Roten 3 hay Roten 5 cần dựa trên áp suất, nhiệt độ và đặc tính môi chất cụ thể, khi được chọn đúng cấu hình và lắp đặt chuẩn kỹ thuật, phớt sẽ vận hành ổn định và duy trì hiệu quả làm kín trong suốt chu kỳ khai thác thiết bị.

Ngoài các dòng phớt tiêu chuẩn DIN của Roten, Tân Đông Phương còn cung cấp đầy đủ các giải pháp làm kín dành cho bơm công nghiệp châu Âu, nổi bật là phớt máy bơm công nghiệp chính hãng KSB với đa dạng kích thước và cấu hình vật liệu. Việc lựa chọn đúng chủng loại phớt thay thế theo từng điều kiện vận hành sẽ giúp tối ưu hiệu suất làm kín và giảm chi phí bảo trì trong dài hạn.
