Phốt cơ khí bơm GEA Hilge- EagleBurgmann BR-RN

Phốt cơ khí bơm GEA Hilge- EagleBurgmann BR-RN là dòng phớt cơ khí đơn được EagleBurgmann phát triển dành riêng cho các ứng dụng bơm vệ sinh, đặc biệt là bơm GEA Hilge trong ngành thực phẩm, đồ uống và dược phẩm. Với thiết kế hygienic chuyên biệt, khả năng làm kín ổn định và đáp ứng tốt các quy trình CIP/SIP, BR-RN trở thành giải pháp làm kín tiêu chuẩn cho những hệ thống yêu cầu cao về độ sạch và độ an toàn vận hành. Hiện nay, Tân Đông Phương cung cấp và tư vấn nhiều giải pháp phốt cơ khí EagleBurgmann chính hãng, đáp ứng đa dạng nhu cầu trong ngành thực phẩm, dược phẩm và các hệ thống sản xuất yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.

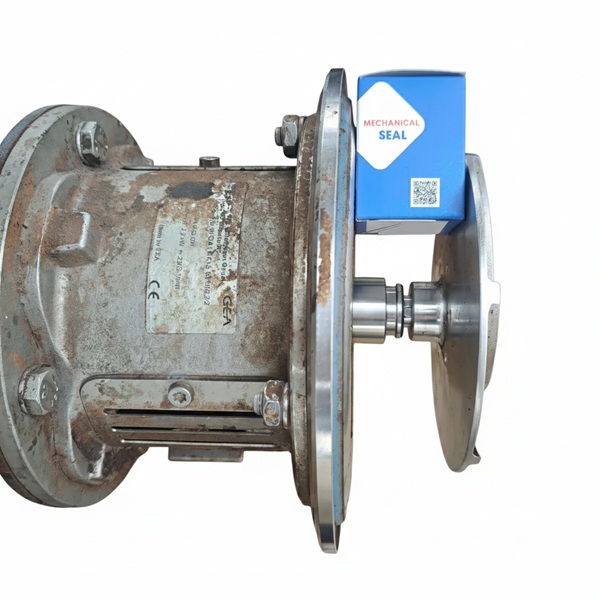

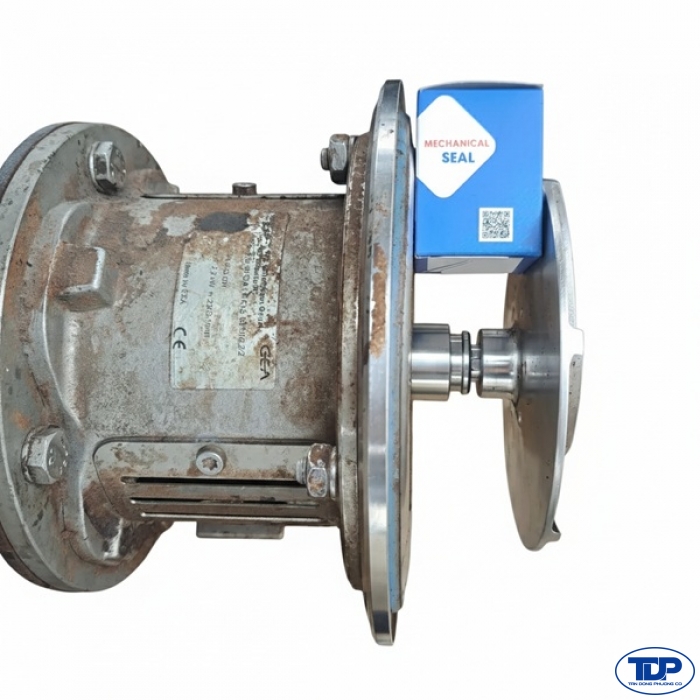

Phốt cơ khí bơm GEA Hilge- EagleBurgmann BR-RN

Tổng quan về Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN

Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN là loại phốt cơ khí đơn (single mechanical seal), thiết kế theo dạng lò xo hình nón (conical spring), không cân bằng (unbalanced) và có tính phụ thuộc vào chiều quay của trục. Đây là biến thể được tối ưu hóa riêng cho các dòng bơm GEA Hilge, dựa trên nền tảng dòng BT-RN tiêu chuẩn của EagleBurgmann.

Đối với các dòng máy bơm công nghiệp tiêu chuẩn làm việc ở điều kiện tải trung bình (không yêu cầu tiêu chuẩn hygienic khắt khe), doanh nghiệp có thể cân nhắc dòng phốt cơ khí EagleBurgmann Seal M3N dạng pusher seal lò xo côn đơn để tối ưu chi phí bọc trục trơn.

Sản phẩm này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe về áp suất và nhiệt độ mà còn tuân thủ các chứng chỉ vệ sinh quốc tế như FDA, EHEDG và 3-A, giúp ngăn ngừa sự tích tụ vi khuẩn và hỗ trợ tốt cho quy trình vệ sinh tại chỗ (CIP - Cleaning In Place) và tiệt trùng tại chỗ (SIP - Sterilization In Place).

Đặc điểm cấu tạo và nguyên lý hoạt động của Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN

Để đáp ứng yêu cầu vận hành ổn định và vệ sinh tuyệt đối, phốt cơ khí BR-RN sở hữu cấu trúc và nguyên lý hoạt động được thiết kế chuyên sâu cho bơm hygienic.

Cấu tạo phốt cơ khí dạng vệ sinh (Hygienic design)

Phần quay: Thường được làm bằng các vật liệu chịu mài mòn cao như Silicon Carbide (SiC) hoặc Vonfram Carbide (WC). Đây là bộ phận quay cùng với trục bơm.

Phần tĩnh: Thường là mã G9 hoặc các biến thể tương đương, được cố định vào nắp bơm. Vật liệu phổ biến là Carbon hoặc SiC.

Lò xo hình nón: Đây là đặc trưng lớn nhất của dòng BR-RN. Lò xo này có nhiệm vụ duy trì lực ép lên các mặt chà, đảm bảo độ kín ngay cả khi không có áp suất chất lỏng. Lưu ý rằng lò xo này có hướng (trái hoặc phải) tùy thuộc vào chiều quay của động cơ.

O-ring: Sử dụng các vật liệu đàn hồi như EPDM, FKM (Viton) hoặc FFKM, đảm bảo khả năng chịu hóa chất và nhiệt độ.

Nguyên lý làm kín ổn định và an toàn

Nguyên lý làm kín dựa trên cặp mặt ma sát chính xác cao, được ép chặt bằng lực lò xo và áp suất môi chất. Cấu trúc này giúp duy trì độ kín ổn định trong suốt quá trình vận hành, ngay cả khi hệ thống chịu biến động nhiệt độ hoặc áp suất trong quá trình CIP/SIP.

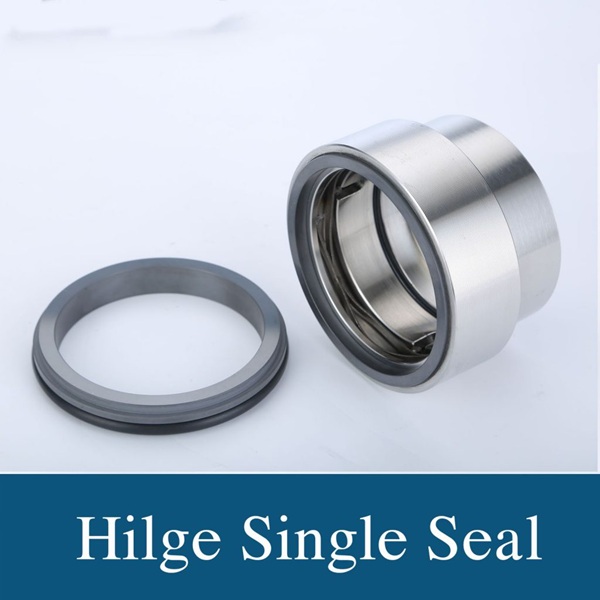

Phốt cơ khí bơm Hilge Single Seal

Thông số kỹ thuật chi tiết của Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN

Việc nắm rõ thông số kỹ thuật giúp lựa chọn đúng phốt cơ khí, đảm bảo khả năng tương thích với bơm GEA Hilge và điều kiện vận hành thực tế.

Bảng thông số kỹ thuật

Trong khi dải nhiệt độ của mã BR-RN được tối ưu cho quy trình CIP/SIP, đối với các hệ thống điều áp hoặc tuần hoàn nước làm mát sạch sử dụng bơm trục đứng đa tầng cánh, việc đồng bộ thiết bị với bộ phốt cơ khí bơm chìm KSB Movitec RMG12-G606 dạng cartridge cân bằng sẽ giúp phân bổ lực ma sát đồng đều và chịu áp lên tới 25 bar.

Lưu ý quan trọng: Thông số về nhiệt độ và áp suất có thể thay đổi tùy thuộc vào sự kết hợp vật liệu mặt chà và loại chất lỏng được bơm. Ví dụ, khi sử dụng O-ring bằng EPDM, phốt có khả năng chịu nhiệt trong môi trường hơi nước tốt hơn so với FKM.

Ứng dụng của Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN

Nhờ thiết kế vệ sinh và độ tin cậy cao, phốt cơ khí BR-RN được ứng dụng rộng rãi trong các ngành yêu cầu tiêu chuẩn làm kín nghiêm ngặt.

• Ngành thực phẩm và đồ uống: Phốt BR-RN được sử dụng trong các hệ thống bơm sữa, nước giải khát, bia, nước trái cây và dung dịch thực phẩm lỏng, nơi yêu cầu tuyệt đối về vệ sinh và khả năng làm sạch.
• Ngành dược phẩm và công nghệ sinh học: Trong các dây chuyền sản xuất dược phẩm, phốt giúp đảm bảo môi trường vô trùng, hạn chế rò rỉ và đáp ứng tiêu chuẩn an toàn sinh học.
• Ngành hóa mỹ phẩm và chất lỏng tinh khiết: Phốt cơ khí EagleBurgmann BR-RN phù hợp cho các môi chất có độ tinh khiết cao, nơi rò rỉ dù nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm cuối.

Ngược lại, nếu quy trình sản xuất của nhà máy liên quan đến việc vận chuyển lưu chất ăn mòn mạnh, dễ bay hơi trong ngành lọc hóa dầu hoặc năng lượng, các kỹ sư thường ưu tiên lắp đặt phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN để triệt tiêu hoàn toàn rủi ro rò rỉ chất độc hại ra môi trường.

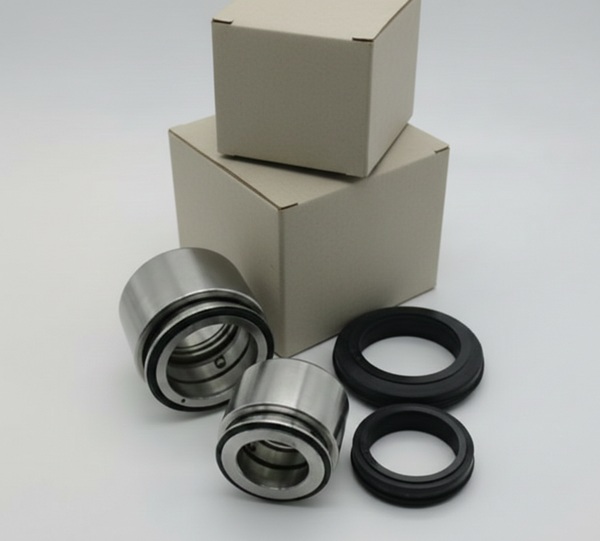

Phốt cơ khí bơm GEA Hilge – EagleBurgmann

Phốt cơ khí bơm GEA Hilge – EagleBurgmann BR-RN là giải pháp làm kín chuyên dụng cho các hệ thống bơm vệ sinh, kết hợp hoàn hảo giữa độ kín cao, thiết kế hygienic và khả năng vận hành ổn định lâu dài. Lựa chọn đúng phốt BR-RN chính hãng không chỉ giúp đảm bảo an toàn quy trình sản xuất mà còn góp phần nâng cao tuổi thọ thiết bị và tối ưu chi phí vận hành. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và hữu ích.
