Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN là dòng phốt cartridge tiêu chuẩn do KSB phát triển, được thiết kế đồng bộ với bơm CPK nhằm tối ưu khả năng làm kín, độ ổn định và tính an toàn trong nhiều điều kiện vận hành khác nhau.

Phốt cơ khí bơm KSB CPK dạng cartridge đơn và cartridge đôi (thường được thị trường gọi là Cartex-SN / Cartex-DN) là giải pháp làm kín hiện đại, được ứng dụng phổ biến cho các dòng bơm ly tâm KSB CPK trong công nghiệp. So với chèn sợi truyền thống, phốt cartridge giúp nâng cao độ kín, giảm rò rỉ, tăng tuổi thọ trục và tối ưu hiệu suất vận hành lâu dài.

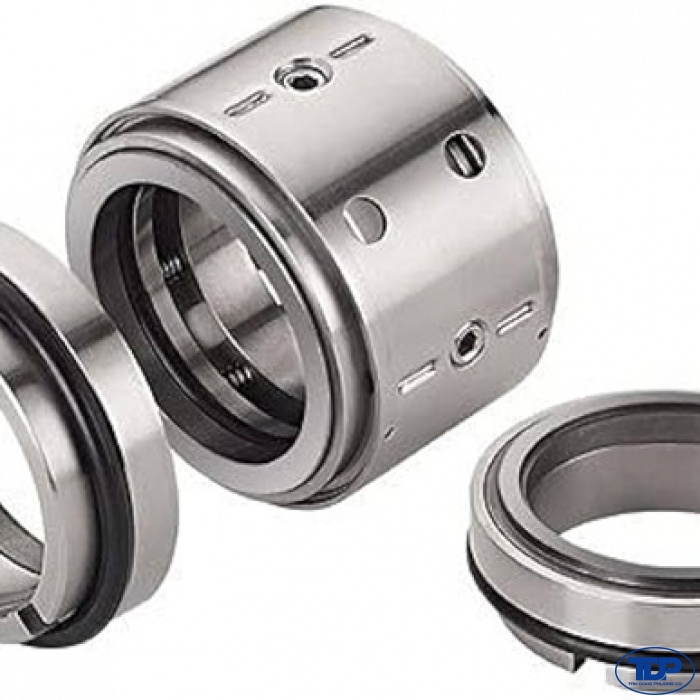

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN là gì?

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN là phốt cartridge dạng spring pusher, được lắp ráp hoàn chỉnh tại nhà máy và thiết kế riêng cho dòng bơm KSB CPK.

• Cartex-SN: Phốt cơ khí đơn, phù hợp cho môi chất sạch, ít nguy hiểm.
• Cartex-DN: Phốt cơ khí đôi, sử dụng thêm chất lỏng barrier hoặc buffer nhằm tăng độ an toàn và kiểm soát rò rỉ.

Thiết kế cartridge giúp loại bỏ các sai số căn chỉnh trong quá trình lắp đặt, đảm bảo phốt hoạt động ổn định ngay từ khi đưa vào vận hành.

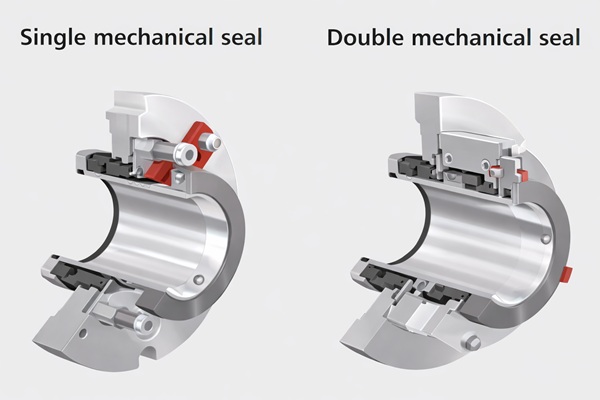

Phốt cơ khí bơm Cartex-SN và Cartex-DN

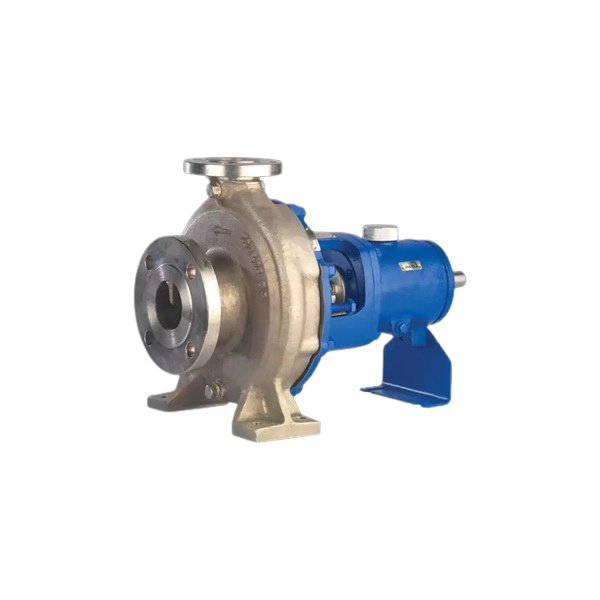

Bơm CPK

Thông số kỹ thuật chi tiết của Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Trước khi lựa chọn phốt, việc nắm rõ các thông số kỹ thuật là yếu tố quan trọng để đảm bảo khả năng tương thích và hiệu quả vận hành.

Thông số kỹ thuật chung

Thông số kỹ thuật phớt cơ khí cho bơm KSB CPK theo phân loại Cartex-SN / Cartex-DN được tổng hợp trong bảng dưới đây, bao gồm các mã seal cartridge đơn và đôi tương ứng mã chính hãng KSB với áp suất, dải nhiệt độ và API Plan tham chiếu.

(*) Thông số áp suất và nhiệt độ phụ thuộc vật liệu và điều kiện vận hành.

Ưu điểm vượt trội của Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Không chỉ đáp ứng yêu cầu làm kín cơ bản, phốt cơ khí KSB CPK-Cartex-SN-Cartex-DN mang lại nhiều giá trị kỹ thuật và vận hành thực tế.

• Thiết kế cartridge đồng bộ với bơm KSB CPK: Phốt được căn chỉnh sẵn, giảm thiểu rủi ro lắp sai và giúp rút ngắn thời gian lắp đặt tại hiện trường.
• Thiết kế balanced giúp kéo dài tuổi thọ mặt seal: Áp suất tác động lên mặt làm kín được phân bổ hợp lý, hạn chế mài mòn và sinh nhiệt trong quá trình vận hành.
• Lò xo được bảo vệ khỏi môi chất: Cấu trúc spring pusher nhưng lò xo không tiếp xúc trực tiếp với chất lỏng, giúp phốt hoạt động ổn định với môi chất bẩn hoặc có xu hướng kết tinh. Trong trường hợp hệ thống bơm công nghiệp của bạn xử lý môi chất có lẫn hạt cát lớn hoặc bùn hoạt tính nhưng kết cấu buồng phốt không phù hợp với dạng cartridge, việc lựa chọn dòng phớt cơ khí MG912- MG920 EagleBurgmann dạng lò xo đơn sẽ là phương án thay thế linh hoạt nhờ dải vật liệu SiC/Viton siêu bền.
• Vật liệu đa dạng, linh hoạt theo ứng dụng: Tùy chọn Carbon, SiC, TC kết hợp elastomer NBR, EPDM, Viton phù hợp nhiều điều kiện hóa học và nhiệt độ khác nhau.
• Phiên bản Cartex-DN tăng cường an toàn hệ thống: Phốt đôi cho phép kiểm soát rò rỉ gần như tuyệt đối, đáp ứng các yêu cầu an toàn và môi trường trong nhà máy hóa chất, dầu khí.

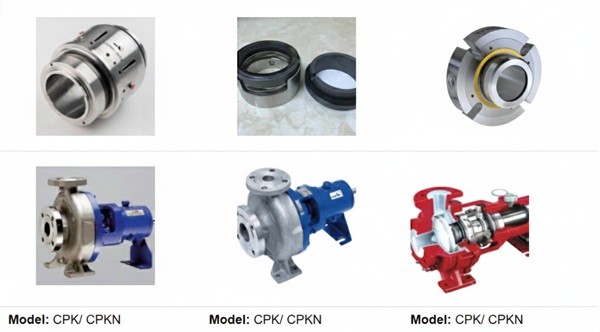

Ưu điểm vượt trội của Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Ứng dụng thực tế trong công nghiệp

Với thiết kế cartridge tiêu chuẩn, độ tin cậy cao và khả năng tùy biến cấu hình đơn – đôi, phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN được ứng dụng linh hoạt trong nhiều ngành công nghiệp khác nhau, đáp ứng từ yêu cầu vận hành thông thường đến các hệ thống có mức độ an toàn nghiêm ngặt.

Ứng dụng cho bơm nước sạch và nước công nghiệp

Phốt Cartex-SN được sử dụng phổ biến cho bơm KSB CPK trong các hệ thống nước sạch, nước làm mát và nước tuần hoàn. Cấu hình phốt đơn cartridge đáp ứng tốt yêu cầu làm kín ổn định, vận hành liên tục và dễ bảo trì.

Đối với các ứng dụng bơm ly tâm trục ngang tiêu chuẩn hoặc hệ thống HVAC/Chiller cấp nước sạch có tải trọng trung bình, doanh nghiệp cũng có thể cân nhắc dòng phớt cơ khí Eagle Burgmann Mechanical Seals BT-FN để tối ưu hóa chi phí đầu tư ban đầu mà vẫn đảm bảo hiệu quả tự bù mòn trục vượt trội.

Ứng dụng cho bơm hóa chất thông thường

Trong các hệ thống bơm axit, kiềm hoặc dung dịch hóa chất nồng độ vừa, phốt cơ khí bơm KSB CPK Cartex-SN đảm bảo khả năng làm kín tin cậy khi lựa chọn đúng vật liệu mặt seal và elastomer. Với môi chất có nguy cơ rò rỉ cao hơn, Cartex-DN được ưu tiên sử dụng.

Ứng dụng cho môi chất nguy hiểm, dễ bay hơi

Phốt Cartex-DN được ứng dụng cho bơm KSB CPK khi vận chuyển môi chất độc hại, dễ bay hơi hoặc yêu cầu kiểm soát rò rỉ nghiêm ngặt. Cấu hình phốt đôi kết hợp hệ thống barrier/buffer giúp nâng cao mức độ an toàn cho thiết bị và môi trường.

Ứng dụng trong nhà máy hóa chất và năng lượng

Trong các nhà máy hóa chất, lọc dầu và năng lượng, phốt cơ khí bơm KSB CPK dạng cartridge đáp ứng tốt điều kiện vận hành áp suất và nhiệt độ thay đổi. Cartex-DN thường được sử dụng cho các vị trí bơm quan trọng, vận hành liên tục và yêu cầu độ tin cậy cao.

Mặt khác, nếu nhà máy vận hành các trục bơm trơn không sử dụng vít hãm để truyền tải dung môi, hóa chất nhẹ ở mức tải trung bình, bộ phốt cơ khí EagleBurgmann Seal M3N tuân thủ tiêu chuẩn EN 12756  sẽ là giải pháp bọc trục phụ thuộc chiều quay rất đáng tin cậy.

Ứng dụng trong công nghiệp giấy, phân bón và xử lý nước

Đối với các hệ thống bơm KSB CPK làm việc với môi chất có xu hướng đóng cặn hoặc lẫn tạp chất, phốt cartridge giúp giảm rủi ro lắp đặt sai và duy trì độ kín ổn định. Tùy mức độ nguy hiểm của môi chất, có thể lựa chọn Cartex-SN hoặc Cartex-DN phù hợp.

Hướng dẫn lắp đặt và bảo trì Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN được thiết kế theo dạng cartridge lắp ráp sẵn, giúp giảm thiểu sai số trong quá trình lắp đặt. Tuy nhiên, để đảm bảo phốt vận hành ổn định, kín tuyệt đối và đạt tuổi thọ tối đa, việc lắp đặt và bảo trì cần tuân thủ đúng các khuyến nghị kỹ thuật của KSB.

Hướng dẫn lắp đặt

• Kiểm tra điều kiện cơ khí của bơm trước lắp đặt

• Trục bơm phải đảm bảo độ đồng tâm, độ đảo hướng tâm và dọc trục nằm trong giới hạn cho phép theo tiêu chuẩn KSB cho bơm CPK.
• Bề mặt trục tại vị trí lắp phốt phải nhẵn, không trầy xước, không ăn mòn; độ nhám khuyến nghị Ra ≤ 3,2 µm.
• Kiểm tra mặt bích buồng phốt, đảm bảo không cong vênh hoặc sai lệch hình học.

• Chuẩn bị buồng làm kín

• Vệ sinh sạch hoàn toàn buồng phốt, loại bỏ cặn rắn, tạp chất, dầu mỡ cũ hoặc dị vật.
• Đảm bảo các cổng kết nối API Plan (flush, quench, barrier) không bị tắc nghẽn.

• Lắp đặt phốt cartridge

• Lắp toàn bộ cụm phốt cartridge nguyên khối vào trục bơm, không tháo rời các chi tiết bên trong.
• Không tháo chốt khóa định vị (setting clips) trong suốt quá trình căn chỉnh ban đầu.
• Định vị mặt bích phốt đúng vị trí thiết kế, sau đó siết bu lông theo trình tự chéo, lực siết đồng đều.

• Hoàn tất lắp đặt

• Sau khi phốt đã được cố định chắc chắn, tiến hành tháo chốt khóa định vị để kích hoạt khả năng bù trừ dọc trục của phốt.
• Đối với Cartex-DN (phốt đôi):
  • Kết nối hệ thống chất lỏng barrier/buffer đúng API Plan (52 hoặc 53A/B).
  • Đảm bảo áp suất chất lỏng barrier cao hơn áp suất buồng bơm theo khuyến nghị (thường +1,5 đến +2 bar).

Hướng dẫn bảo trì

• Theo dõi rò rỉ và nhiệt độ tại buồng phốt trong giai đoạn đầu vận hành để phát hiện sớm bất thường.
• Với phốt đôi Cartex-DN: kiểm tra định kỳ áp suất, mức và độ sạch của chất lỏng barrier/buffer.
• Không vận hành bơm khô hoặc trong điều kiện thiếu môi chất, vì có thể gây hư hỏng nhanh mặt seal.
• Thay phốt khi có dấu hiệu bất thường, bao gồm: Rò rỉ vượt mức cho phép; Nhiệt độ buồng phốt tăng cao bất thường; Rung động hoặc tiếng ồn phát sinh tại vị trí làm kín.

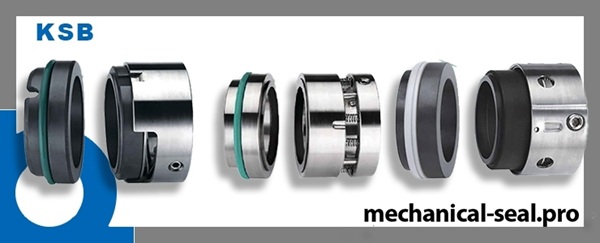

Hướng dẫn lắp đặt và bảo trì Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN

Phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN là giải pháp làm kín cartridge tiêu chuẩn dành riêng cho dòng bơm KSB CPK, đáp ứng tốt cả cấu hình phốt đơn (Cartex-SN) và phốt đôi (Cartex-DN). Với thiết kế cân bằng, độ kín cao và khả năng làm việc ổn định trong nhiều điều kiện vận hành, phốt cơ khí bơm KSB CPK-Cartex-SN-Cartex-DN giúp giảm rò rỉ, tăng tuổi thọ bơm và đảm bảo an toàn cho hệ thống. Lựa chọn đúng loại phốt phù hợp với môi chất và điều kiện làm việc sẽ mang lại hiệu quả vận hành lâu dài và bền vững cho doanh nghiệp.

Để được tư vấn lựa chọn đúng mã seal KSB, vật liệu mặt làm kín và cấu hình phù hợp với từng môi chất cụ thể, doanh nghiệp có thể liên hệ Phớt cơ khí Tân Đông Phương. Với kinh nghiệm trong lĩnh vực phốt cơ khí công nghiệp, đơn vị cung cấp nhiều giải pháp làm kín chất lượng cao cho bơm hóa chất, bơm nước, bơm dầu và các hệ thống công nghiệp chuyên dụng.
