Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann

Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann là phớt cơ khí hiệu suất cao được thiết kế chuyên dụng cho bơm Allweiler để chống rò rỉ axit, dầu và khí độc. Bài viết dưới đây Tân Đông Phương sẽ tổng hợp đầy đủ thông số kỹ thuật M32N, cấu tạo và nguyên lý hoạt động cho đến hướng dẫn lắp đặt đúng kỹ thuật giúp bạn chọn và sử dụng hiệu quả, bền lâu.

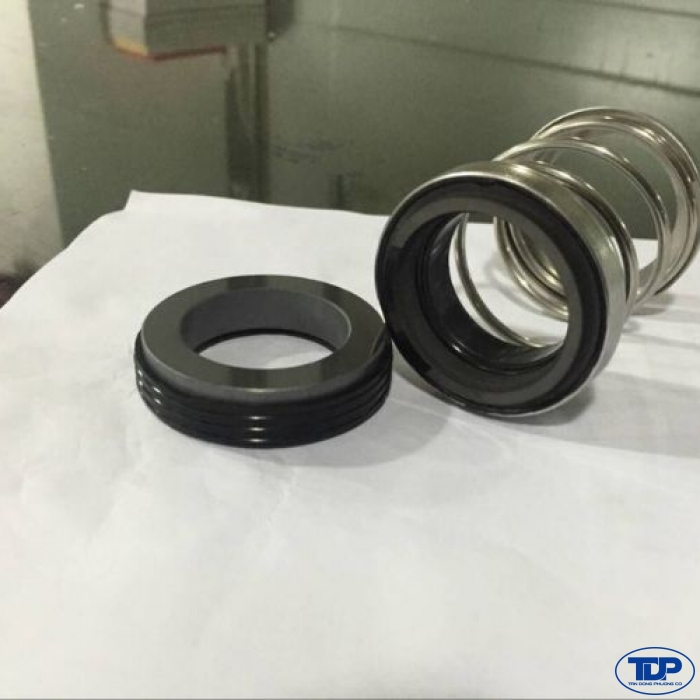

Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann là gì?

Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann là gì?

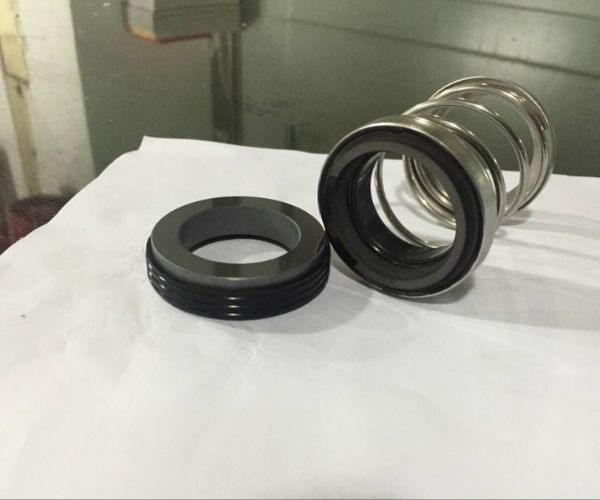

Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann là dòng phớt cơ khí do EagleBurgmann sản xuất, được thiết kế chuyên dụng cho bơm Allweiler có nhiệm vụ làm kín trục bơm, ngăn không cho môi chất rò rỉ ra ngoài trong quá trình vận hành. Thiết bị này hoạt động dựa trên cặp mặt trượt tĩnh động luôn được ép sát bằng lực lò xo và áp suất chất lỏng giúp bơm vận hành ổn định, an toàn, hạn chế thất thoát lưu chất và bảo vệ các bộ phận bên trong bơm

Thông số kỹ thuật chi tiết của phớt EagleBurgmann M32N

Dưới đây là thông số kỹ thuật cơ bản của phớt EagleBurgmann M32N giúp người dùng dễ dàng lựa chọn phớt phù hợp với bơm và môi chất sử dụng:

Đường kính trục: d1= 6 mm đến 80 mm

Áp suất: p=10 bar

Nhiệt độ vận hành: t=-20 °C .... +220 °C

Vận tốc trượt: vg=15 m/s

Mặt chà động: Carbon

Mặt chà tĩnh: Silicon Carbide (SiC)

O-ring: Viton / EPDM / NBR / Silicone / Kalrez

Lò xo: Thép không gỉ SS316L

Các ký hiệu khác

M32N69/28-00

M32N69/38-00

M32N69/48-00

Thông số kỹ thuật cơ bản của phớt EagleBurgmann M32N

Cấu tạo và nguyên lý hoạt động

Dưới đây là nội dung trình bày chi tiết về cấu tạo và nguyên lý hoạt động của phớt EagleBurgmann M32N:

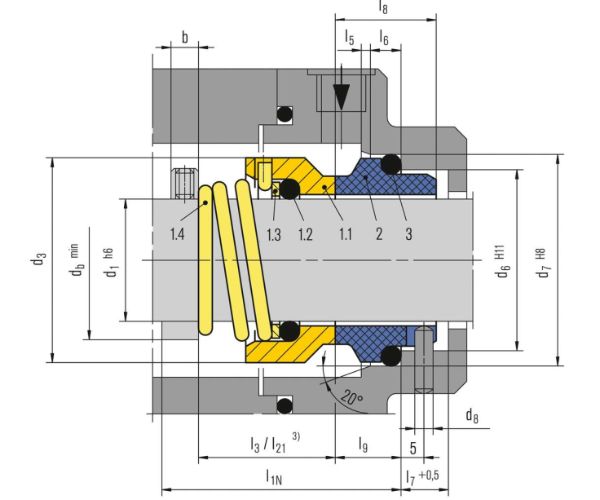

Cấu tạo của phớt EagleBurgmann M32N

Phớt cơ khí EagleBurgmann M32N có kết cấu đơn phớt, lắp trong gồm các bộ phận chính sau:

• Mặt chà động: Gắn trực tiếp với trục bơm thường được làm từ Carbon có khả năng tự bôi trơn và giảm ma sát trong quá trình quay.
• Mặt chà tĩnh: Được cố định vào thân bơm chế tạo từ Silicon Carbide (SiC) có độ cứng cao, chống mài mòn và chịu hóa chất tốt.
• Lò xo đàn hồi: Được làm từ thép không gỉ SS316L có nhiệm vụ tạo lực ép ổn định để duy trì tiếp xúc giữa hai mặt chà trong suốt quá trình vận hành.
• Vòng làm kín phụ (O-ring): Được làm từ các vật liệu như Viton, EPDM, NBR, Silicone hoặc Kalrez giúp làm kín tại các vị trí lắp ghép và ngăn rò rỉ lưu chất.

Nguyên lý hoạt động

Phớt EagleBurgmann M32N hoạt động dựa trên cơ chế tiếp xúc giữa mặt chà tĩnh và mặt chà động. Khi bơm hoạt động mặt chà động quay theo trục bơm, mặt chà tĩnh được cố định trên thân bơm. Lực đàn hồi của lò xo kết hợp với áp suất của lưu chất tạo ra áp lực tiếp xúc ổn định giữa hai bề mặt hình thành một lớp màng chất lỏng mỏng giúp giảm ma sát, hạn chế mài mòn và đảm bảo làm kín, ngăn rò rỉ môi chất ra ngoài.

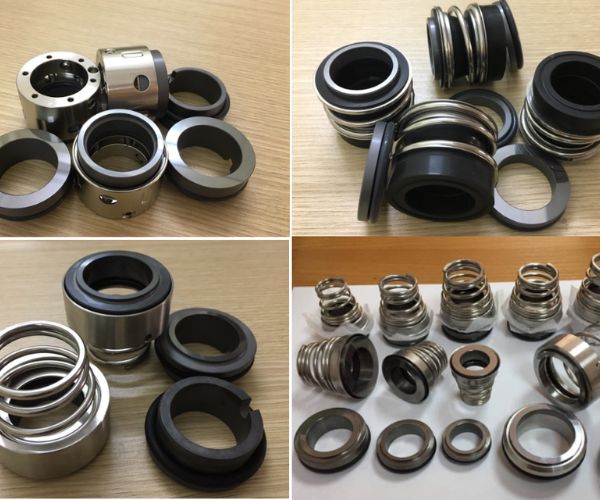

Ưu điểm vượt trội của dòng phớt M32N cho bơm Allweiler

Phớt cơ khí M32N được nhiều người lựa chọn nhờ sở hữu những ưu điểm nổi bật sau:

Chất lượng vật liệu bền bỉ

Phớt M32N được chế tạo từ các vật liệu có độ bền cơ học cao giúp chống mài mòn và ăn mòn hiệu quả trong suốt quá trình vận hành. Nhờ đặc tính này phớt duy trì khả năng làm kín ổn định theo thời gian hạn chế tối đa tình trạng rò rỉ tại trục bơm Allweiler.

Dễ lắp đặt và bảo trì

Nhờ thiết kế phớt đơn với cấu trúc đơn giản, phớt M32N giúp quá trình lắp đặt và tháo lắp diễn ra nhanh chóng. Người kỹ thuật có thể dễ dàng thao tác mà không cần nhiều công đoạn phức tạp. Nhờ đó thời gian bảo trì được rút ngắn, chi phí nhân công giảm đáng kể và hạn chế tối đa thời gian dừng máy.

Khả năng chịu nhiệt độ cao trong môi trường khắc nghiệt

Phớt M32N được thiết kế để làm việc ổn định trong các điều kiện nhiệt độ và áp suất cao đáp ứng tốt các ứng dụng như bơm nước nóng, bơm dầu nóng và các hệ thống công nghiệp nặng. Trong suốt quá trình vận hành phớt vẫn duy trì độ kín cần thiết giúp bảo vệ trục bơm, hạn chế hư hỏng và đảm bảo an toàn cho toàn bộ hệ thống.

Hướng dẫn lắp đặt Vành chèn cơ khí bơm Allweiler M32N24 đúng kỹ thuật

Để đảm bảo vành chèn cơ khí bơm Allweiler M32N24 làm kín hiệu quả và vận hành bền bỉ, quá trình lắp đặt cần tuân thủ các bước kỹ thuật dưới đây:

Các bước lắp đặt Vành chèn cơ khí bơm Allweiler M32N24

Bước 1: Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp phớt, cần kiểm tra và chuẩn bị kỹ các yếu tố nền tảng để tránh sai sót trong quá trình vận hành.

• Kiểm tra kích thước trục: Đảm bảo đường kính trục tại vị trí lắp phớt đúng 24 mm. Bề mặt trục phải nhẵn, sạch, không có gờ sắc, không rỉ sét hay trầy xước để tránh làm hỏng O-ring và mặt chà.
• Xác định chiều quay trục bơm Allweiler: Quan sát từ phía đuôi động cơ nhìn về đầu bơm:
  • Nếu bơm quay theo chiều kim đồng hồ thì sử dụng phớt lò xo phải
  • Nếu bơm quay ngược chiều kim đồng hồ thì sử dụng phớt lò xo trái
• Vệ sinh và chuẩn bị bôi trơn: Làm sạch trục bơm và buồng phớt bằng cồn công nghiệp hoặc dung dịch chuyên dụng để loại bỏ hoàn toàn bụi bẩn và dầu mỡ cũ. Trước khi lắp chuẩn bị nước xà phòng loãng hoặc glycerine để hỗ trợ thao tác tránh dùng dầu mỡ gốc khoáng nếu O-ring là EPDM.

Bước 2: Lắp đặt mặt chà tĩnh

Trước tiên thoa một lớp mỏng chất bôi trơn lên O-ring của mặt chà tĩnh. Sau đó đặt mặt chà vào hốc lắp và dùng tay ấn đều, thẳng trục để mặt chà vào đúng vị trí. Tuyệt đối không dùng búa sắt gõ trực tiếp lên mặt chà.

Bước 3: Lắp đặt phần quay của phớt

Trước khi lắp phần quay cần làm sạch trục bơm và bôi một lớp mỏng chất bôi trơn để phớt dễ trượt vào trục.

Khi lắp chú ý đúng hướng lò xo hình nón:

• Đầu nhỏ của lò xo ôm sát trục
• Đầu lớn của lò xo tì vào mặt chà quay

Đưa cụm phớt quay vào trục một cách nhẹ nhàng tránh dùng lực mạnh. Có thể xoay nhẹ phớt theo chiều ngược với chiều xoắn của lò xo để lò xo giãn ra giúp phớt vào vị trí dễ dàng hơn mà không làm xước O-ring. Sau khi lắp xong cần đảm bảo mặt chà quay tiếp xúc hoàn toàn với mặt chà tĩnh.

Bước 4: Ráp bơm và chạy thử

Sau khi lắp xong phớt cần tiến hành ráp nắp buồng phớt vào thân bơm và siết bulông theo thứ tự đối xứng để lực ép phân bố đều. Trước khi cho bơm hoạt động hãy quay trục bơm bằng tay để kiểm tra, trục phải quay trơn tru không có cảm giác kẹt hay phát ra tiếng bất thường.

Vành chèn cơ khí bơm Allweiler M32N24-EagleBurgmann là giải pháp làm kín hiệu quả giúp bơm vận hành ổn định, hạn chế rò rỉ và kéo dài tuổi thọ thiết bị trong các hệ thống công nghiệp. Tân Đông Phương cam kết cung cấp vành chèn cơ khí chính hãng, tư vấn đúng nhu cầu và hỗ trợ kỹ thuật tận tâm giúp khách hàng yên tâm khi sử dụng phớt M32N24 cho bơm Allweiler.
